各位，设置成CAM Plane的地平面怎么没有跟对应的地过孔连接起来呢？

急！大家的地平面是不是都设置成CAM Plane类型的？CAM Plane是不是不需要覆铜呀？

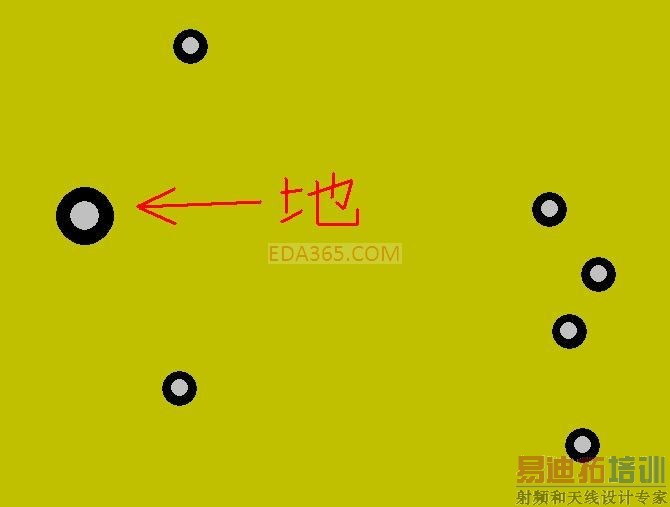

我是把地平面设置成CAM Plane类型了，按照前面一个帖子说的用快捷键C查看，但是却发现地平面没有和地过孔连接，这是怎么回事？
请各位大侠看看是怎么回事，谢谢了

没人知道吗？以前都是设置成Split/Mixed层，正片看到的比较直观。
第一次用CAM Plane层，负片应该怎么查看呢？快捷键C吗？
请各位给看看，谢了

你的VIA是不是没有设置Plane热焊盘连接。

这里有图。

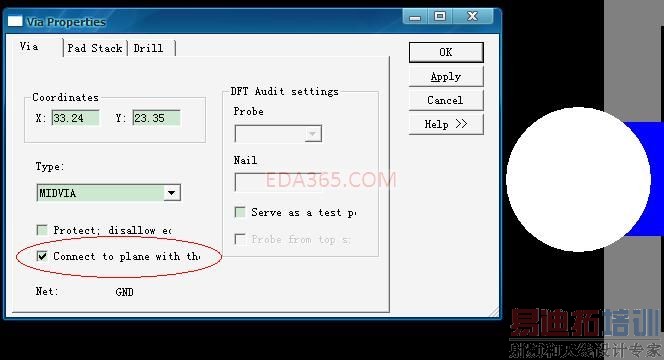

怎么设置呢？我已经在VIA的属性里设置了和地平面相连接的（如下图）

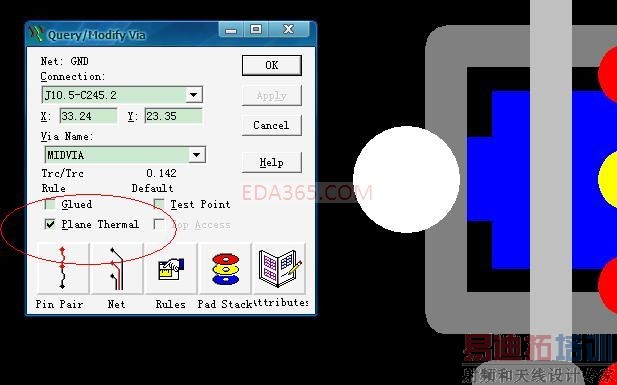

我查看了一下，Plane Thermal也已经打勾了，如下图

要不，你把文件发上来看看。

干嘛我下不了你的附件。
我估计是你把GND和GND1设成了2个Net,面不是统一的GND。

你那CAM Plane是不是GND1，那样的话VIA肯定不连上这个面啦。

大侠我试了一下，附件可以下呀。
GND1是我给Layer 2起的名字，实际assign的net就是GND，因此应该不会是两个不同网络的问题。

这次可以下了。
你都还没布局完成，还没灌铜，就这么猴急的看它通不通干嘛。

不好意思，上面有些元件暂时删去了，布线是都已经完成了，正在搞电源和地，以前是用Split/mixed做电源和地的，没用过CAM Plane，所以想看看地层的效果。

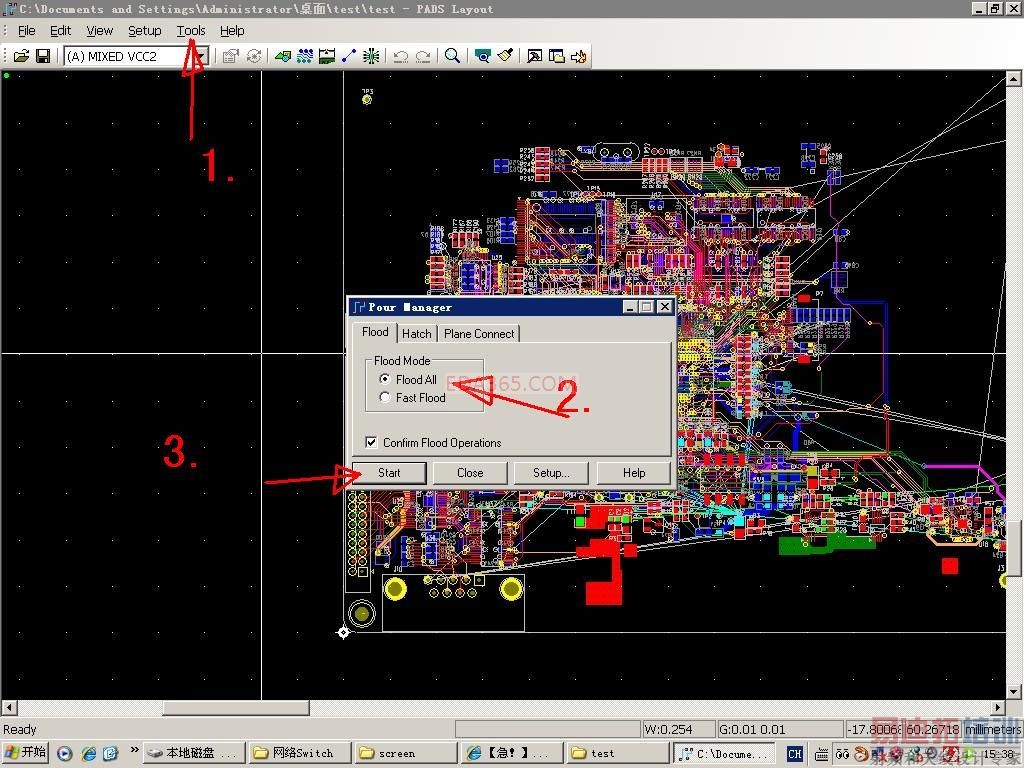

这里看看。

其实我们搞设计的，只要把各层设置好之后，Pads到时会为你想办法连上的。
就好象小时候去玩泥沙，到晚上，你妈会叫你回家吃饭一样。
不过长大成家之后，才换成你老婆而已。
