大家多多批评第一个PCB
录入：edatop.com 点击：
用pads9。0画的，线走的很差大家多批评与指出不足的地方，谢谢了
射频.rar
射频.rar
这个PCB的原理图以及所有元件封装都是自己做的。高手指点
GOOD
最好上传个.asc文件，否则很多用2007的打不开
可以了PADS2007格式导入
像块ＰＣＢ板，二十几年前看还可以。
怎么麻烦怎么搞，还要努力
我的是05 打不开 看不到。
我也打不开

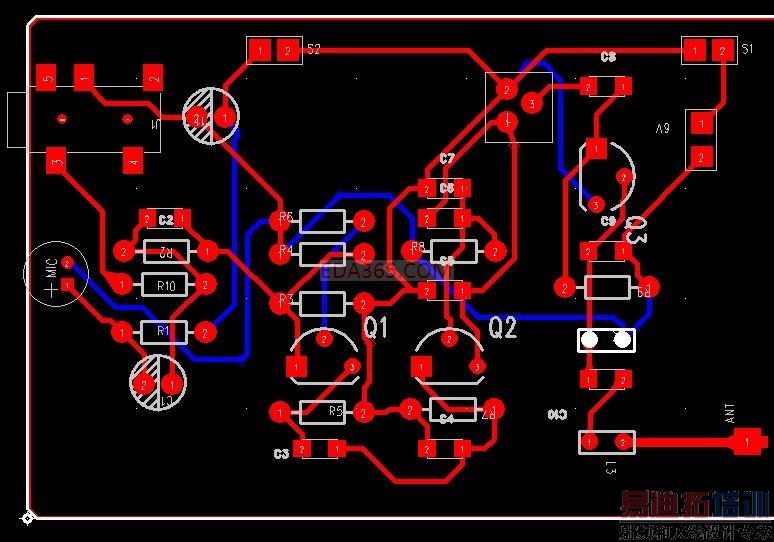

pcb截图
感觉很差 至少你元件要对齐网络要尽量短一些啊
这个板子做出来干扰会很大，第一印象就是太乱
这句话经典
