便携式无线设备的电源架构向“绿色”迈进

一个由电池供电的便携式无线设备存在着很多系统设计师必须克服的关键问题。最重要的问题之一是如何让热量从设备中散出，因为这类设备通常没有用于冷却目的的风扇。结果，可能用于这类设备中的电源转换和管理IC必须是高热效率的，因为电源转换效率不佳的主要副产品就是热量。

这种热量是在能量输送过程中由稳压器内损失的功率所产生。此外，在很多便携式设备内部，用于冷却目的的空气流动有限，而且散热器由于自身尺寸和设备内可用空间而受到限制，因此器件密集排列的印刷电路板必须处理这种热量。不过，这种热量转化成产品内部工作(环境)温度的上升，这可能对长期可靠性产生有害影响。

一个DC/DC转换器的转换效率可以用输出功率除以输入功率来计算，或者换一种说法，是负载功率除以输入功率。系统设计师必须根据电源转换过程产生的热量仔细考虑应该使用的稳压器类型。因此，很多电池供电型便携式无线设备制造商的常见做法是，采用开关稳压器而不是更简单的线性低压差稳压器，因为开关稳压器的工作效率更高。

电源架构趋势

图1是一个典型的电池供电型便携式无线设备的电源转换和管理架构。不是所有产品都含有一个集成的电池充电器，因为有些制造商更喜欢将电池充电器放在一个附属充电座中。这些充电座允许同时进行该设备与主计算机的通信，并提供必需给电池再充电的充电电流。另外，有些制造商不想增加成本和设计时间以将电池充电器设计和制造在产品中，而是简单地选择用单节或多节标准圆柱形AA或AAA型电池为产品供电，而不管电池的化学组成类型。

图1 一个典型的电池供电型便携式无线设备的电源架构

在几乎任何类型的便携式无线设备中都需要几个不同的电压轨，这种情况很常见，除了某些类型的电池，这些设备可能还有多个输入电源。这些电压轨一般包括一个3.0V或3.3V的主系统总线、一个1.2V的微处理器或DSP内核电压、用于I/O的1.8V、用于射频电源的 2.8V、用于USB OTG支持或为音频电路供电的5V、以及一个为LED阵列供电以实现显示器背光照明的LED驱动器。不过，一个常见的问题仍然存在，那就是如何最佳地管理来自各种不同输入电源的可用功率，以优化最终产品的功能，同时给电池充电(如果电池存在)。解决这个复杂问题所需要的是简单和有效的电源通路控制电路。

电源通路控制是一个自动的负载优先处理电路，在优先向系统负载供电的同时，能自主和无缝地管理如USB端口、交流适配器和电池等多个输入电源之间的电源通路。在传统的电池馈送型充电系统中，用户必须等到有足够的电池充电量和电压值，才能获得系统功率。相反地，电源通路控制允许最终产品在一插电就立即工作，而不管电池的充电状态如何，这常常称为“即时接通”工作。

电源通路控制电路可以用线性和开关拓扑实现。线性电源通路拓扑的好处是易于实施和具成本效益。不过，开关模式电源通路拓扑可提高向系统负载和电池供电的效率。开关模式电源通路拓扑是通过消除在线性电池充电器单元损失的功率做到这一点的，当电池电压低和/或输入功率有限时(例如，靠一个受限的USB端口供电)尤其重要，从而使这种拓扑具有卓越的热特性。第二个突出优点是，当电池电压低时，它能够从一个标准USB端口(约2.3W)抽取高达700mA的电池充电电流。这之所以成为可能，是因为开关拓扑有高于90% 的转换效率，而线性拓扑的标称转换效率仅为60%。幸运的是，有很多模拟半导体供应商同时提供独立和高度集成的电源通路控制IC。

由AA或AAA电池供电的设备需要特别考虑

除了锂离子电池，出于便利性、可用性和成本原因，多种便携式无线设备仍然由两节可再充电或不可再充电的AA或AAA型电池(采用镍、碱性或新的圆柱形锂化学材料)供电。不过，正如已经提到的那样，管理进入手持式设备的电源通路是一个日益复杂的任务，因为产品中存在多种电源电压，空间非常有限但需要最佳效率。常见的情况是，这些因素促进了为很多电池供电型设备而开发的高度集成电源管理IC(PMIC)。

不过，当使用一个由两节AA或AAA电池和一个5V AC适配器或一个5V USB端口供电的便携式无线设备时，最大的障碍之一是为主电源轨提供一个固定3V或3.3V输出，以及提供一个为微处理器或DSP内核电压供电的1.2V输出。当该设备由5V交流适配器或5V USB端口供电时，仅需要降压型DC/DC转换器。不过，当该设备由电池供电时，常常需要一个降压-升压型DC/DC转换器来为主电源轨提供3V或3.3V电压，同时需要一个降压型DC/DC转换器来为大规模数字处理器内核提供 1.2V电压。这是因为，两节AA(镍或碱性)电池的放电曲线是从3.2V直至 1.8V，不过，用“新”的圆柱形锂AA和AAA电池，这个范围已经向上移动了约0.4V，因此需要一个降压-升压型稳压器以更高效率在整个电池放电范围内调节3.0V或3.3V。此外，常常需要第二个降压通道来为标称值为1.8V的存储器供电。

由电池供电的无线便携式设备也需要绿色电源

过去一年中“绿色环保”概念大量出现在新闻中，2009年我们将会看到更多这方面的报道。结果，很多供应商或电源管理和转换IC在跨宽负载范围提高电源转换效率方面取得了很大进步。

此外，人们普遍认为，不管产品是靠插到墙上的电源插座还是靠电池供电工作，都需要节能。这是因为，随着一个国家人口的增加，对能量的需求也在增加，人们需要能量为家居的加热/冷却系统、照明和家用电器供电。不仅建造新的发电设施耗费大量资金，而且电能产生后传送到用户处也需要大量的金钱。据观察，将大多数家用电器目前的能耗降低15%～20%，比建设新的发电设施更具成本效益。

就由电池供电的便携式无线产品而言，类似的概念也适用，不过，在使用多节AA或AAA型电池的情况下，对这些含有害化学材料的电池处置给我们的环境造成了负面影响。显然，为延长这些电池在最终产品中的使用寿命所能做的任何事情都将最大限度减小更换电池的频度，因此可以减少需要回收的有害污染物。

与建造新的发电设施或有害化学材料回收设施有关的高成本导致的结果是，很多国家已经采取了“绿色政策”，这些国家以此鼓励制造商在最终产品中采用节能技术。因此，就一个用在任何类型节能设备中的电源管理和转换IC而言，任何内部使用的DC/DC转换器都必须有两个主要的特性。首先，它们必须在宽负载电流范围内拥有非常高的转换效率。其次，它们在备用和停机模式时必须有非常低的静态电流。结果，很多由电池供电的便携式产品正在纳入具有这两个关键特性的电源管理和转换产品。

新的绿色电源转换产品

LTC3101是一个多功能、紧凑型电源管理解决方案系列中最新的PMIC，该系列解决方案用于电池供电和电池备份应用。它集成了一个低损耗电源通路(PowerPath)控制器、3个高效率同步开关稳压器(1个降压-升压和两个降压)、1个电流限制为200mA的VMAX输出(跟踪电压较高的输入电源)、1个受保护的100mA热插拔(Hot Swap)输出、按钮开/关控制、一个可编程处理器复位发生器和一个始终保持接通的LDO，所有这些都在一个紧凑型、扁平4mm×4mm QFN-24封装中。

LTC3101具有1.8～5.5V的宽输入工作电压范围，与2或3节采用镍、锂或碱性化学材料的AA或AAA型电池、标准单节锂离子/聚合物棱柱形电池以及USB或5V交流适配器输入电源兼容(见图3)。此外，该器件的低损耗电源通路控制无缝和自动地管理上述多个输入电源之间的电源通路。“保持运作”的VMAX和LDO输出为关键功能或附加的外部稳压器供电。内部排序和独立的使能引脚提供了灵活的加电选项。

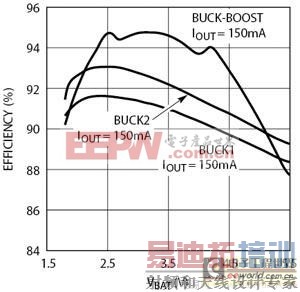

图2 LTC3101的效率曲线

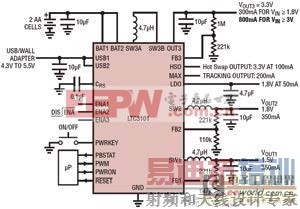

图3 LTC3101原理图

LTC3101的降压-升压型稳压器在输入电压高于3V时可以连续提供高达800mA的电流，非常适用于在1.8～ 5.5V的整个输入电压范围内高效率地调节3.0V或3.3V输出。LTC3101的两个降压型稳压器以100%占空比工作，每个都能提供350mA的输出电流，具有低至0.6V的可调输出电压。LTC3101的内部低RDS(ON) 开关实现了高达95%的降压-升压效率和高达 93%的降压型稳压器效率，从而最大限度地延长电池运行时间(见图 2)。

诸如手持式仪表和医疗诊断设备等便携式无线仪表，由于需要执行大量数据处理任务而由3或4节AA电池供电的情形并非罕见。同步降压-升压型转换器LTC3534就是为此而设计的，该器件具有2.4～7V的扩展输入电压范围，可向固定稳压输出提供高达500mA的输出电流。它的输入可以高于、等于或低于输出。LTC3534采用的拓扑在所有工作模式时都提供连续输送模式，从而使其非常适用于3或4节碱性电池应用。

例如，考虑一个输入电压范围为 3.6～6.4V以提供一个固定5V输出的4节碱性(AA或AAA)电池应用(见图4)。在很多情况下，当与更加传统的SEPIC方法比较时，运用LTC3534可以使电池运行时间延长25%。LTC3534的1MHz恒定开关频率在最大限度地减小外部组件尺寸的同时提供低输出噪声。纤巧外部组件结合3mm×5mm DFN(或SSOP-16)封装提供了一个纤巧的解决方案占板面积，非常适用于很多手持式设备。

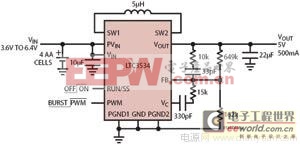

图4 LTC3534 原理图

LTC3534含有两个N沟道以及两个P沟道MOSFET(分别为215mΩ/275Ωm和260mΩ)，提供高达94%的效率。突发模式工作仅需要25μA的静态电流，而停机电流低于1μA，以进一步延长电池运行时间。如果应用是噪声敏感的，那么还可以配置PWM引脚以提供强制连续工作，从而降低噪声和潜在的射频干扰。其他特点包括软启动、电流限制、热停机和输出断接。
