两种常见的MOSFET驱动电路设计

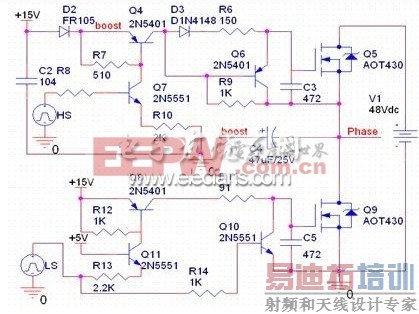

由分立器件组成的驱动电路((如图所示)，驱动电路工作原理如下：

A.当HS为高电平时，Q7、Q4导通，Q6关闭，电容C4上的电压(约14V)经过Q4、D3、R6加到Q5的栅极，使Q5导通。在导通期间，Q5的源极电压(Phase)接近电源电压Vdc，所以电容两端的电压随着Phase电压一起浮动，电容C4亦称为自举电容。Q5靠C4两端的电压来维持导通。

B. 当HS为低电平时，Q7、Q4关闭，Q6导通，为Q5的栅极提供放电回路，从而使Q5很快关闭。当Q5关闭后，由于下管的开通或负载的作用，使得Phase电压下降接近0V，从而使C4经过+15V→D2→C4→GND回路充电，为下一次导通做好准备。

C. 当LS为低电平时，Q8、Q11导通，Q10关闭，驱动电路通过R11为下管Q9的栅极充电，使Q9导通。

D. 当LS为高电平时，Q8、Q11关闭，Q10导通，为Q9的栅极提供放电回路,使Q9关断。

E. 当HS和LS同时为高电平时，上管开通下管关闭。当HS和LS同时为低电平时，上管关闭下管开通。在实际应用中，为了避免上下管同时开通，HS和LS的逻辑要靠MCU或逻辑电路来保证。

半桥驱动芯片组成的驱动电路

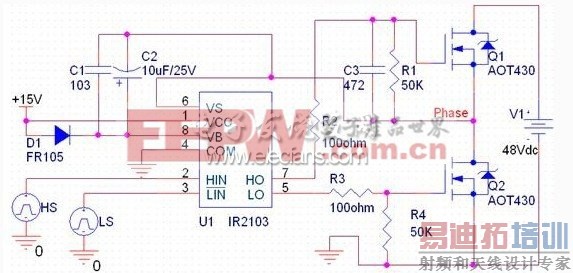

半桥驱动芯片组成的驱动电路如图所示，工作原理如下：

A.当HS和LS同时为高电平时，HO有驱动电压输出，使Q1开通。当HS和LS同时为低电平时，LO有驱动电压输出，使Q2开通。

B.电容C2与分立器件驱动电路里的C4作用相同，同样为自举电容。

C.电容C1为去藕电容，为抑制功率MOSFET开关时对驱动电路浮动电源部分的干扰，一般应加上此电容。
