MOS场效应管逆变器自制

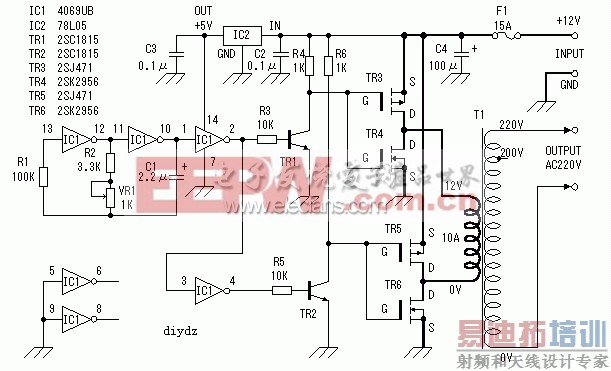

这里介绍的逆变器(见图1)主要由MOS场效应管。该变压器的工作原理及制作过程：　　

图1

工作原理

一、方波的产生

这里采用CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。电路的震荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小频率为fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的发相器，输入端接地避免影响其它电路。

图2

二、 场效应管驱动电路。

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图3所示。

图3

三、 场效应管电源开关电路。

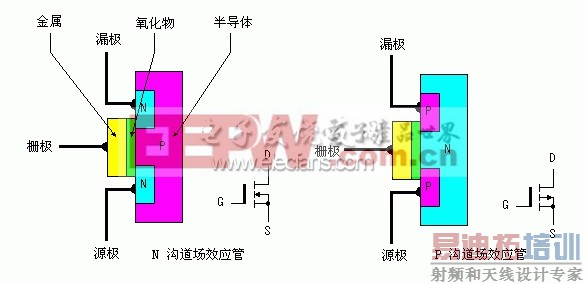

场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。它一般有耗尽型和增强型两种。本文使用的是增强型MOS场效应管，其内部结构见图4。它可分为NPN型和PNP型。NPN型通常称为N沟道型，PNP型通常称P沟道型。由图可看出，对于N沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压(或称场电压)控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

图4

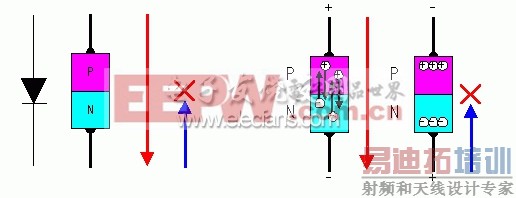

[p] 为解释MOS场效应管的工作原理，我们先了解一下仅含一个P—N结的二极管的工作过程。如图5所示，我们知道在二极管加上正向电压(P端接正极，N端接负极)时，二极管导通，其PN结有电流通过。这是因在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。同理，当二极管加上反向电压(P端接负极，N端接正极时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流流过，二极管截止。

图5

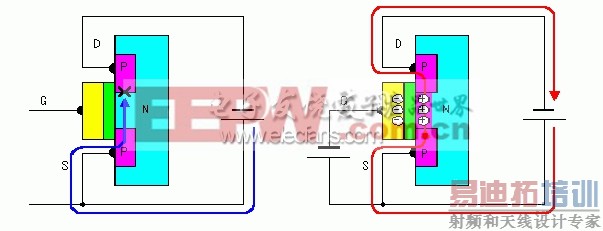

对于场效应管(图6)，在栅极没有电压时，有前面的分析可知，在源极与漏极之间不会有电流流过，此时场效应管处于截止状态(图6a)。当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的作用，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子聚集在两个N沟道之间的P型半导体中(见图6b)，从而形成电流，使源极和漏极之间导通。我们也可以想象为两个N型半导体之间为一条沟，栅极电压的建立相当于为他们之间搭了一座桥梁，该桥梁的大小由栅压决定。图8给出了P沟道场效应管的工作过程，其工作原理类似这里就不再重复。

图6

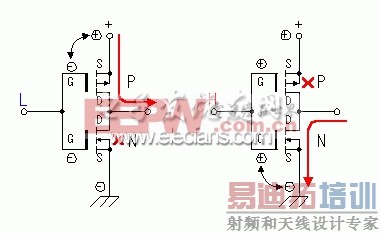

下面简述一下用C—MOS场效应管(增强型MOS场效应管)组成的应用电路的工作过程(见图8)。电路将一个增强型P沟道MOS场校官和一个增强型N沟道MOS场效应管组合在一起使用。当输入端为底电平时，P沟道MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道场效应管总是在相反的状态下工作，其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1V到2V时，MOS场效应管即被关断。不同场效应管关断电压略有不同。也以为如此，使得该电路不会因为两管同时导通而造成电源短路。

图8

图9

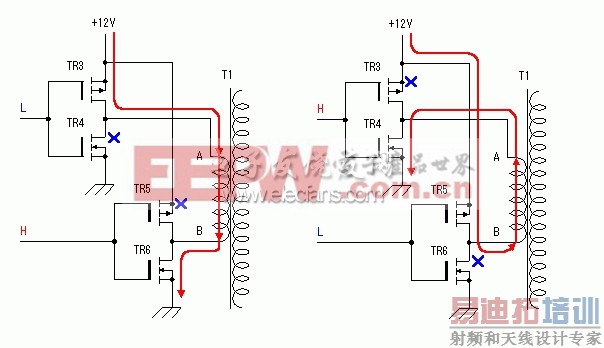

由以上分析我们可以画出原理图中MOS场效应管部分的工作过程(见图9)。工作原理同前所述，这种低电压、大电流、频率为50Hz的交变信号通过变压器的低压绕组时，会在变压器的高压侧感应出高压交流电压，完成直流到交流的转换。这里需要注意的是，在某些情况下，如振荡部分停止工作时，变压器的低压侧有时会有很大的电流通过，所以该电路的保险丝不能省略或短接。
