利用电压基准产生稳定流入电流源

　　无源元件长期测试用模拟电路，比如0.1%公差电阻或高强度白光LED，经常需要恒流。利用两个运算放大器和一个电压基准，你就能开发出一种提供恒定流入电流源，其可变设定范围是0 mA至0.99A。图1所示电路使稳定电流流过负载。负载电流对电源电压变化不敏感。IC1是电压基准，提供稳定的5Vdc。它需要电源提供500μA电流。IC2是National Semiconductor公司的LM324四路运算放大器。电压跟随器IC2A缓冲来自电路其余部分的基准电压，这提高了稳定性。

　　电阻R2和电位器R3构成可变分压器，它把5V基准电压降到0至3.26V之间的某个值。单位增益放大器IC2D通过R4驱动Q1的基极，后者是达林顿功率晶体管，它的电流增益为750。R4和C5构成低通滤波器，防止振荡。你可以用很小的基极电流来驱动Q1。C4连在Q1的集电极和基极之间，进一步提高了稳定性。

　　Q1作为发射极跟随器，能驱动有源或无源负载，比如电阻或高亮度LED。Q1的发射极连到R5，后者是3.3Ω/5W接地功率电阻。IC2D的14号引脚的电压设定R5的电压，该电阻固定了Q1的发射极电流。由于Q1的高增益，负载中的电流实际上就是Q1的发射极电流。

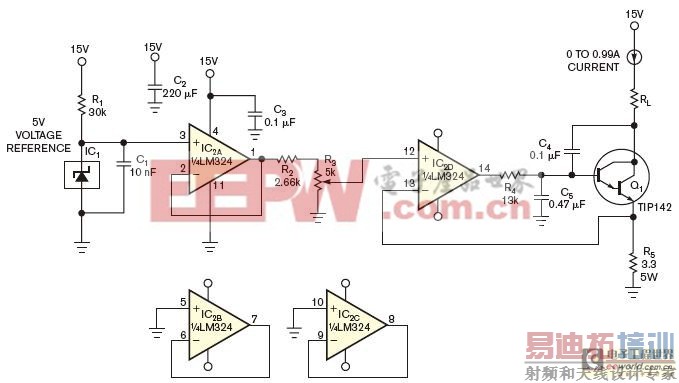

　　图1，一个电压基准和两个运算放大器向R5提供稳定电压，该电阻提供稳定的负载电流。
