太阳能光伏系统控制器

录入:edatop.com    点击:
电路特色功能:

  1.蓄电池过充电与过放电保护;

  2.自动恢复放电功能;

  3.防止蓄电池与太阳能电池反接功能。

   电路参数:

  1.最大充电电流(A):≤5

  2.最大放电电流(A):≤5

  3.蓄电池额定工作电压(V):12

  4.太阳能电池额定输出电压(V):18

  5.太阳能电池最大开路电压(V):25

  6.过充电电压(V):14.8

  7.过放电电压(V):10.8

  8.恢复供电电压(V):12.3

  在气候压力日趋加大的今天,减少温室气体排放,提倡低碳生活方式已成为全球的共识。要实现低碳经济,除了通过技术创新、制度创新、产业转型等多种手段,尽量减少煤炭,石油等高碳能源消耗,并提高人们的节能意识外,开发新能源的应用是更重要的手段,其中太阳能光伏发电是主要的新能源之一。在业余条件下,读者很容易利用太阳能电池自己制作一套太阳能光伏发电装置,不但非常有趣,而且可以实现自己使用新能源的愿望。

  业余制作的太阳能光伏发电装置一般不存在和电网并网的可能,因此需要在不用电的时候用蓄电池把电能储藏起来,需要用电时再使用蓄电池中储藏的电能,要实现这一功能就需要一个太阳能光伏系统控制器,本文介绍一款用单片机电路设计制作的这种装置。

  硬件电路设计

  本文介绍的太阳能光伏系统控制器系统使用额定输出电压为18V的太阳能电池板,配用12V蓄电池,太阳能电池板的功率和蓄电池的容量可根据实际需要确定,同时考虑到充电时间和用电时间的长短,进行合理搭配,如额定输出功率为10W的太阳能电池板配10Ah的蓄电池比较合适。

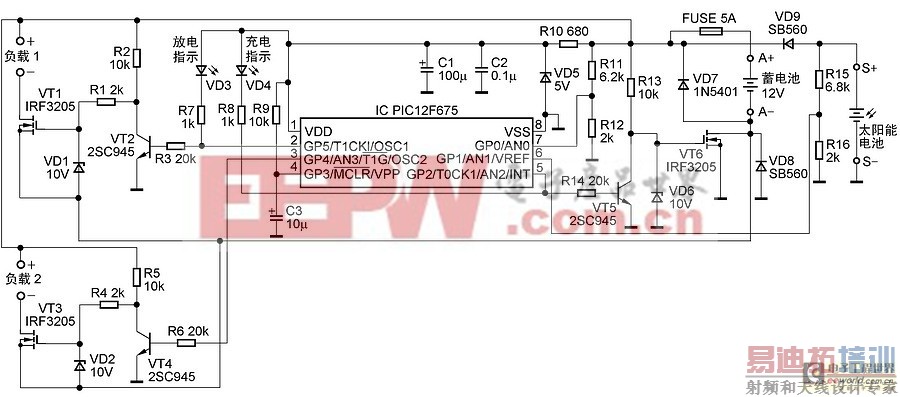

  太阳能光伏系统控制器的电路见图1。电路由单片机电路、充电控制电路、放电控制电路等部分组成。

  太阳能光伏系统控制器

  一、单片机电路

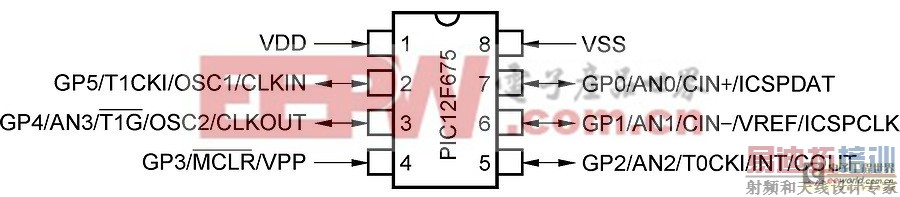

  IC1、R9、C3等组成单片机最小系统电路,其中R9、C3为上电复位电路,IC使用PIC12F675,它虽然只有8只引脚,功能却比较强大,引脚见图2。

  PIC12F675片内含1KB的Flash只读程序存储器、64B数据存储器RAM和128B的EEPROM,工作速度为0~20MHz,工作电压为2~5.5V。有6个具有复用功能的I/O引脚GP0~GP5。

  PIC12F675可以选择外部或内部振荡器,这里使用了内部振荡器,工作频率为4MHz。片内有一个带有8 位可编程预分频器的8 位定时器/计数器Timer0和一个带有预分频器的16 位定时器/ 计数器Timer1,一个看门狗定时器,4通道10位A/D转换器,一个模拟比较器。

  VT5、VT6等组成充电控制电路,当PIC12F675的GP2脚输出低电平时,VT5截止、VT6饱和导通,太阳能电池通过VD9、VT6给蓄电池充电。

  VT1、VT2和VT3、VT4等分别组成两路蓄电池放电控制电路,使用两路负载可增加使用的灵活性,当程序对PIC12F675的GP4、GP5脚采取不同的控制时可实现不同的功能,比如GP4作常规控制,GP5增加夜灯控制功能,只有在天黑以后蓄电池才对外供电。GP4、GP5如果采用相同的控制功能,两个输出端也可以并联使用。以第一路(负载1)为例,当GP5输出低电平时,蓄电池通过VD8、VT1向负载供电。

  二、充放电控制器

  本文介绍的控制器采用A/D转换的方式测量蓄电池的电压,即先把蓄电池的电压转换成数据,然后将测试数据和已储存的过充电电压、过放电电压、恢复供电电压数据进行比较,根据比较结果作出相应的控制。电路中R11、R12和R15、R16分别组成蓄电池和太阳能电池的电压取样电路,太阳能电池的电压取样电路在增加夜灯控制功能时使用。PIC12F675的GP0、GP1分别作两个通道A/D转换器的模拟信号输入端。

  A/D转换器的参考电压选择单片机内部的VDD,即5V作为参考电压。

  R10、VD5、C1、C2等组成单片机5V稳压 电源 。

  VD7、保险丝FUSE组成防蓄电池反接电路,当蓄电池接反时VD7导通,通过保险丝FUSE使蓄电池短路,烧断保险丝,从而蓄电池断路,起到保护电路和负载的作用。保险丝FUSE同时也起到过载保护作用。

  VD9能防止太阳能电池板接反。

  太阳能光伏系统控制器

  太阳能光伏系统控制器

 三、工作过程

  接上太阳能电池板和蓄电池后,电路的工作情况如下(设蓄电池的电压为U):

  充电工作情况:

  当U≤14.8V时GP2输出低电平,太阳能电池对蓄电池充电;

  当U>14.8V时GP2输出高电平,蓄电池停止充电。

  放电工作情况:

  1. 当U由大于12.3V下降到10.8V前,GP4、GP5输出低电平,蓄电池对负载放电。

  2. 当U≤10.8V时,GP4、GP5输出高电平,蓄电池停止对负载放电。

  3. U随着充电逐渐上升,当U>10.8V时,电路并不立刻恢复蓄电池的供电,否则会在很短的时间内因电压下降又停止供电,形成一种振荡的供电状态,即一会通一会断,为了解决这一问题,设置了一个电压的回差,当蓄电池充电恢复到U>12.3V时,GP4、GP5再输出低电平恢复供电。

  软件设计

  程序在MPLAB IDE编译器中进行编译,使用汇编语言编写。程序由主程序、定时中断服务子程序、A/D转换子程序、延时子程序、数值比较子程序等组成。

  主程序主要用来进行初始化,设置单片机的工作模式,将各种控制电压值写入有关存储单元。

  定时中断服务子程序使用了定时器/计数器Timer0,Timer0使用内部 时钟 源,预分频器采用256分频。由于PIC12F675的内部振荡器振荡频率为4MHz,1个指令周期为4个时钟周期,因此一个指令周期为1μs,经256分频后Timer0的8位计数器TMR0计数脉冲的周期为256μs,因此如果它的初始值取61,则计满256个数的时间为256×(256-61)=49920(μs)≈50ms,即每过50ms产生一次中断。程序中设置了一个计数变量N,每中断1次计1个数,每计满20个数时测量一下蓄电池的电压,即每过1s测一下蓄电池的电压,程序根据测量结果发出相应的控制指令。

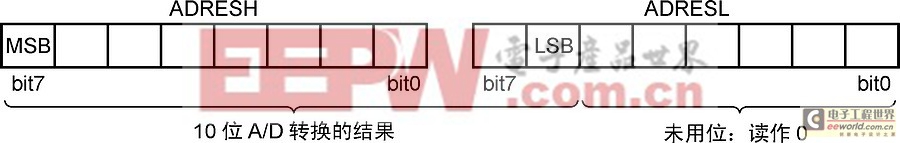

  PIC12F675有4通道10位的A/D转换器,这里使用了AN0和AN1两个通道,转换结果10位二进制输出到ADRESH和ADRESL寄存器中,输出格式采用左对齐,即前8位存入ADRESH,后两位存入ADRESL,如图3所示。A/D转换器的参考电压为5V,能转换的最大模拟电压值就是5V,因此取样电路要使用分压电阻,当输入的模拟电压值为5V时转换结果为1023=1111111111B,这时ADRESH=11111111B= FF H,ADRESL=11000000B=C0H。以蓄电池电压取样为例,当其电压为14.8V时,经分压后GP0输入的模拟电压为12.8×R12/(R11+R12)=12.8×2/(2+6.2)=3.61(V),对应的A/D转换结果为1023×3.61/5=739,程序中把每次检测蓄电池电压进行A/D转换值同739比较大小,当值大于739时即认为充电结束。程序中要用到的蓄电池各种控制电压值所对应的A/D转换结果见表1。

表1

名称 电压(V) A/D转换结果 ADRESH ADRESL
过充电电压14.8 739B8H C0H
过放电电压 10.8 539 86H C0H
恢复供电电压 12.3 614 99H80H

表2

序号 元件 名称位号 型号规格 数量
1 单片机 IC PIC12F6751
2 R10 金属膜 1/4W 680Ω 1
3 R7、R8 金属膜 1/8W 1kΩ 2
4 R1、R4、

R12、R16金属膜 1/8W 2kΩ 4
5电阻器R11 金属膜 1/8W 6.2kΩ 1
6R15 金属膜 1/8W 6.8kΩ 1
7R2、R5、

R9、R13金属膜 1/8W 10kΩ 4
8R3、R6、R14金属膜 1/8W 20kΩ 3
9 电容器 C2 瓷片 0.1μF 1
10 电解电容器 C1100μF/16V1
11 C3 10μF/16V 1
12 二极管 VD1、VD2、VD6 10V稳压二极管 3
13 VD5 5V稳压二极管1
14 VD7 1N5401 1
15 VD8、VD9 SB560(5A60V) 2
16 发光二极管 VD3φ3 绿色 1
17 VD4 φ3 红色1
18 三极管 VT2、VT4、VT5 2SC945 3
19 场效应管 VT1、VT3、VT6I RF 3205 3
20 集成电路插座 DIP8 1
21 保险丝 FUSE 5A1
22 电路板PCB板 1

  制作与调试

  先将目标文件gfkzq.HEX写入单片机PIC12F675,按图4对有关配置位进行设置,具体烧写方法见《无线电》杂志以前的文章。控制器的印制电路图见图5,也可以使用万能电路板进行安装。元器件的型号规格和数量见表2。

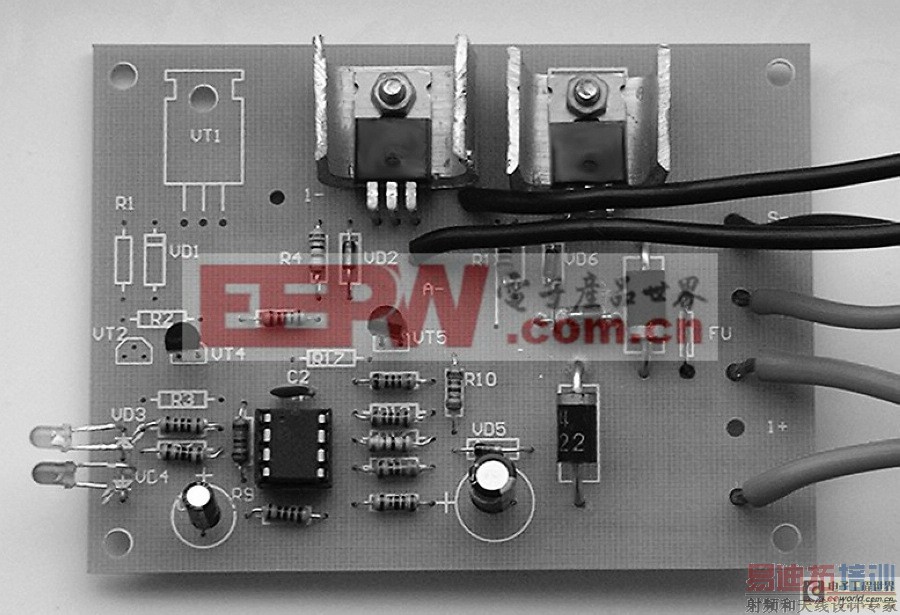

  图6是笔者制作的控制器实物(图中只装配了一路控制输出)。调试时主要是测试电压控制点是否准确,只要调准一个电压控制点,其他几个电压控制点也就基本准确了,这里选择调节过充电电压。由于控制器的A/D转换器的参考电压选择单片机的5V工作电压,因此5V稳压电源电压的大小影响到控制电压的精度,调试时用数字万用表测量此电压,误差较大(超过±0.2V)时应调换5V稳压二极管。

  太阳能光伏系统控制器

  太阳能光伏系统控制器

  接下来在充电的过程中测量蓄电池的电压,当充电指示发光二极管由点亮到熄灭时的电压即为过充电电压,当此值偏离14.8V较大时,可通过改变取样电阻R11、R12的分压比来调整,当测量值大于14.8V时,减小R11或增加R12的阻值,调大分压比;反之增加R11或减小R12的阻值,调小分压比。使用时控制器输出的是蓄电池的12V直流电源,当用电器使用220V交流电源时,还要接入一个输入电压为DC12V的逆变器,逆变器的额定功率根据蓄电池的容量和使用要求确定。
