低压降压IC让简捷经济的偏置电源成为现实

录入:edatop.com    点击:
在本《电源设计小贴士》中,我们将研究一款可将高AC输入电压转换为可用于电子能量计等应用的低DC电压简单电路。在这种特殊的应用中,无需将输出电压隔离于输入电压。此处,经过整流的AC输入电压可高达375VDC,同时数百毫安电流时的输出电压可在5伏以内。这些大容量应用通常受到成本的推动,因此要求低部件数量/低成本的电路。步降稳压器提供了一种低成本的解决方案,但在使用高电压输入实施时却充满挑战。在连续模式下,该降压稳压器的占空比为输出电压除以输入电压,即 400V 转换到 5V 时占空比为 1.25%。如果我们在 100 kHz 下运行电源,则需要 125 nS 的导通时间,而由于开关速率限制的存在其通常是不切实际的。

  低压降压IC让简捷经济的偏置电源成为现实

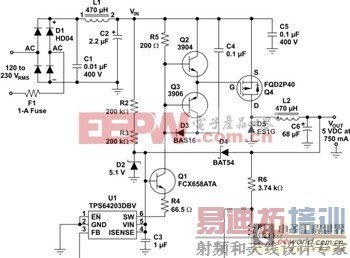

  图 1 低压降压 IC 实现了简单、经济的偏置电源

  图 1 显示一款解决占空比问题的一个电路。恒定导通控制器 (U1) 驱动一个高压降压功率级,其包含一个电平转换电路 (Q2, Q3) 驱动的 P 通道FET (Q4),以将 400V 转换为 5V。该控制器(我们的例子中使用 TPS64203)是本设计的关键。它拥有一个低静态电流 35 uA),让转换器能够以最小的R2和R3电阻功耗离线启动。第二个关键因素是其提供短时(600nS)导通栅极驱动脉冲来将最小开关频率(连续导通模式下)升高至 20 kHz 以上的能力。Q1 用于电平转换栅极驱动电压至高端驱动器。来自 IC 的低压输出在 R4 上约为 5 伏,其使 Q1 和 R5 中出现固定电流。通过发射极输出器到 P 通道 FET 栅极为 R5 提供电压。电流也对 C4 充电,以为驱动电路供电。我们选择 P 通道 FET 来简化驱动电路。如果要使用一个 N 通道,则会要求一种能够驱动 FET 栅极至输入电压以上来彻底增强器件的方法。

低压降压IC让简捷经济的偏置电源成为现实

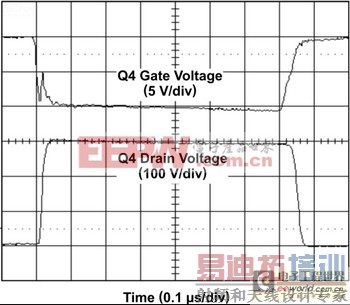

  图 2 MOSFET表现出较好的 ( 50nS) 开关速度

  图 2 显示了两个电路波形,其表明通过简单的双极驱动器可获得较好的开关速度。低于 50 nS 的栅极驱动升降时间产生小于 30 nS 的漏极-开关时间。通过调节转换至 P 通道FET的驱动电流可以增加速率,代价是更高的功耗。这种电路的效率约为 70%。考虑到功耗水平仅为 4 瓦,从 400V 转换到 5V,并且电路既简单又便宜的情况,这一效率已经不低了。这种设计的两个不足是缺少短路和过电压保护。但是,这种电路可能代表许多应用中一种高性价比的折衷方法。
