RT9266万用表9V电池代用电路

之前曾经做了一个万用表9V电池代用的电路，用三极管+电感做了，效果一般，待机状态下没过几天就没电了，更换电池也挺麻烦的因此干脆不用，看到网上很多朋友还想做这样的代用电路，今天有时间又做了一个，不过是用升压芯片来做的，没有具体测试电路效率，不过猜想应该比用三极管搭的电路好些，用我自己的万用表做负载，在1.5V工作电压时，使用万用表的二极管档位短路发声测试时电路工作电流30毫安，由于没有过多的万用表，我不知道万用表在9V时该档位下的电流，因此没有办法计算出效率。

该电路在无负载时工作电流大概是1.5毫安（1.5V电池供电），因此是相当的省电。

该电路在电池电压1V时可以正常启动。

电路原理如下：

电路中没有设计开关，最好做个开关，接在电池正极，因为这个电路即使在万用表不用的情况下，还是有1.5毫安的耗电哦。

想要更加了解RT9266的相关资料，请搜索该型号的datasheet.

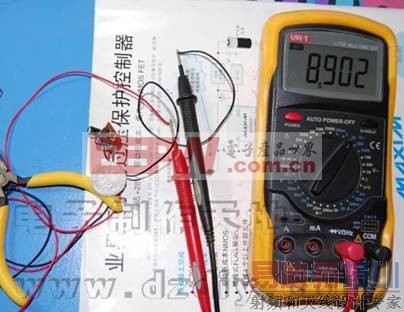

输出电压，设计时候是9V，由于电阻误差，实际8.9V，也是可以让万用表正常工作的。

PCB焊接，虽然有点丑，凑合着用吧，实际中并没有按照上面的电阻选择100K和620K，而是选择161K和1M电阻，使电路功耗更低。由于没有合适的电阻，因此把电阻并联了又串联，很难看，不过能够使用就行了。RT9266芯片为SOT23-6封装，体积很小，焊接时要特别注意1脚位置哦。

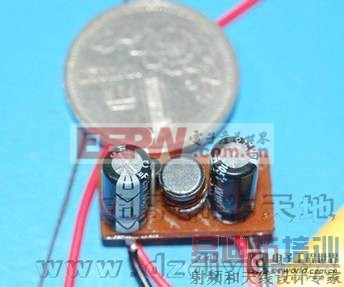

电路板的正面，很小，跟1元硬币相比

PCB文件，因为这个文件做的比较久了，实际跟上图的电路图有些出入哦，所以要做要自己调整了，不过关键的芯片引脚等重要信息没有错。下图中右上角的IN5819位置取消，把元件装在电路板背面，具体接法要参考电路原理图。
