用MAX1771(MAX770)制作万用表9V电源( 万用表代用电源)

之前曾经做了几个万用表代用电源，但是效果不太理想，网上的电路也很多，用三极管搭建，电路很简单，很多电路都需要一个电源开关来控制，否则电池很不耐用，没几天就没电了。手头上有限制的芯片MAX770,现在这个芯片已经停产了，代替的型号是MAX1771，两个芯片使用是一样的，可能芯片本身有点区别，但是我用在电路上看不出来。

MAX1771的datasheet上有很多电路，要制作万用表电源，直接抄上面的电路就可以了，我就是抄的，不过由于没有毫欧级的电阻，所以我取消了原本接在芯片CS引脚上的电阻，直接将CS引脚接地，可能会给电路的稳定性带来影响，另外，没有这个电阻，这个电路输出电流会很大，如果有意外发生，那问题就大了。

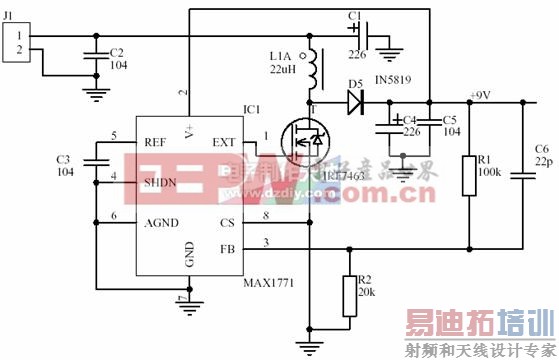

我的电路如下：

我的这个万用表代用电源没有设置开关，如果你需要设置开关，就将开关串联到电路里就可以了。

这个电路耗电很小，在万用表关闭的时候，耗电为0.7毫安，我使用的锂电池是2800毫安时，所以我就不做开关了，理论上，这个电路在万用表关闭情况下，待机可以长达166天。

即使是万用表打开的情况下，电源的消耗也不多，只有23毫安。

当然，这个锂电池是我在路上捡到的，不知道是哪种手机上用的，上面标称2800毫安时，但是实际不知道有多少，不过看样子这个电池体积比较大，容量应该不少吧。

当万用表拨到二极管测试档位，表笔进行短路测试时，蜂鸣片发声时工作电流最大，最大工作电流可达70毫安。

下图为制作PCB的负片，PCB很小，电阻都是用0603封装的。

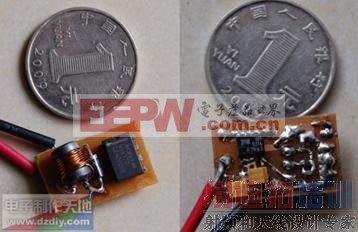

焊好的样品如下：

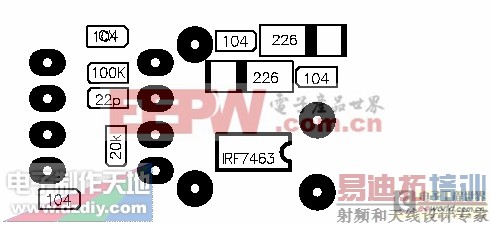

下图为底面的焊接元件位置，顶层的只有3个零件，就参考上面的图就可以。

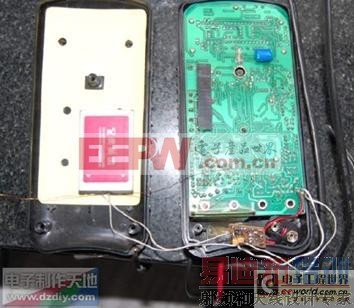

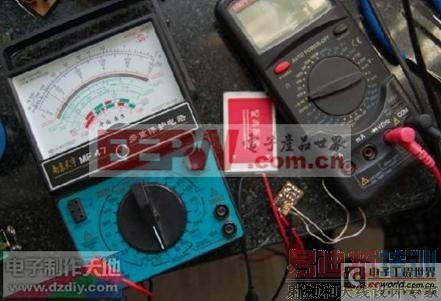

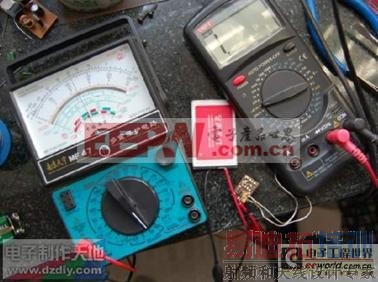

看看做好的东西装到万用表上：

当然，最后要弄好绝缘措施哦，否则不小心会短路的

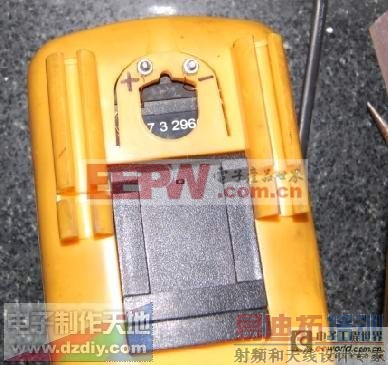

最后将万用表安装好，并在外面做两个接头，方便以后给万用表充电就可以了哦。下图为我在背面做的接头，由于我的万用表背面有两个凸台，因此这个接头不会影响万用表的放置。

如果你感兴趣，并且你也有这个芯片，可以做一个万用表电源，这个芯片市面上好像不多，而且也比较贵，要么上网淘吧。

这个电路容易做，也不需要调试，只要焊接正确就可以了。
