科华恒盛3G电源解决方案

厦门科华恒盛股份有限公司作为中国电信、中国移动、中国联通三家运营商的UPS供应商，在长期服务通信运营商过程中，科华恒盛KELONG UPS在IDC机房、呼叫中心、户外基站等系统中获得成功应用，积累了大量实践经验。当今3G迅猛发展，科华恒盛也不断进行技术创新，为通信运营商提供高可靠电源解决方案。< xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

需求分析：

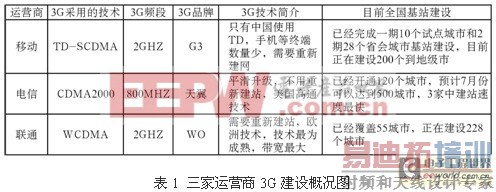

自从 2009 年中国 < xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /> 3G 牌照发放以后，中国移动、中国联通、中国电信 各运营商的 3G 计划如火如荼， 三家运营商的 3G 制式不同，到 2009 年底三家运营商的 3G 建设情况如表 1 ：

3 家运营商中，中国电信接手 CDMA ， 3G 直接建在原 CDMA 的 800MHZ 频段上，因其不用建设 2G/3G 两张网，建站速度较快。

中国移动采用 TD-SCDMA 技术，其基站都采用智能天线技术，因此，其基站都采用射频拉远技术，也就是 RRU 。电信和联通在部分室内覆盖、边际覆盖也采用 RRU 技术， RRU 的供电不同于一般的基站供电，目前的基站一般采用 48V 直流供电，容量在 150 － 300A 之间，电池配置一般在 300AH48V － 500AH48V 之间。

解决方案：

对于 RRU 的供电，不同厂家的 RRU ，其供电制式不同，目前有采用 AC220V 的，也有采用 DC48V 供电的，但是很少有两种都兼容的，最好的也就是在订货时允许选择一种。另外， RRU 与 BBU 或基站的距离，决定了 RRU 的供电解决方案有所不同。

一、户外基站铁塔 RRU 的电源解决方案

中国移动的大部分 3G 基站是在原有 2G 上共用的， 3G 的天线也和 2G 共装在一个铁塔上， 铁塔下通常就是机房， RRU 装在铁塔上，信号通过光纤接到基站 BBU ， RRU 的电源解决方案如下：

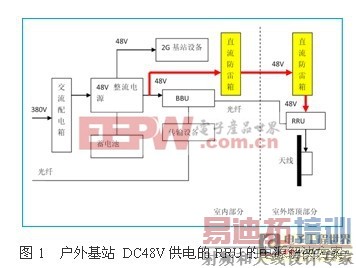

1. DC48V 供电的 RRU 的电源解决方案 ：如图 1

这种方案的可靠性很高，但要注意塔顶到机房的距离，一般控制在 50 米内，避免直流电源线的线径过粗，否则，可能导致基站 48V 还正常时， RRU 可能已经欠压保护了。

1. AC220V 供电的 RRU 的电源解决方案 ：

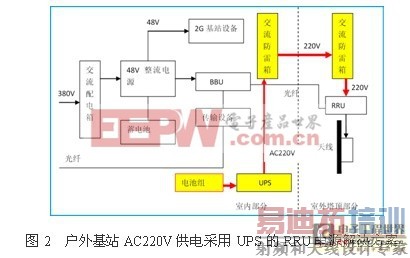

（ 1 ）采用 UPS 供电解决方案：如图 2

这种方案可以起到不间断保护作用，要增加一组 UPS 电池，增加一定的成本和管理难度。 UPS 的功率选择 1 － 3KVA 可以满足要求。

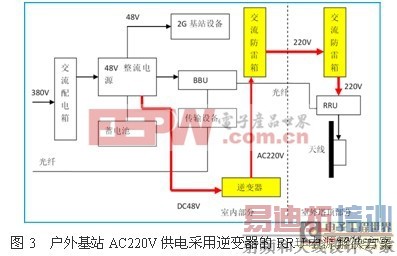

（ 2 ）采用逆变器供电解决方案：如图 3

此方案利用基站机房 48V 电池组经过逆变器为塔上 RRU 提供 220V 交流电，因为供电电压提高，到塔顶的供电线径可以很小（一般 2.5mm ² 就可以），供电距离也可以达到 1000 米左右，可靠性也很高，成本也具有较好的优势。逆变器一般选用科华 DJN1KVA-3KVA 可以满足要求。

二、室内覆盖系统中的 RRU 电源解决方案

随着市区高层住宅楼和写字楼的增多， 3G 信号的频段较高，信号的穿透力不如 2G 信号，因此 3G 需要建设大量的室内覆盖系统。 室内覆盖系统中的 RRU 距离基站可达几公里甚至几十公里，无法从基站获取供电，通常采用就近接入电源方式。

根据 RRU 采用 DC48V 供电还是采用 AC220V 供电，室内覆盖系统中 RRU 的供电方案有以下几种：

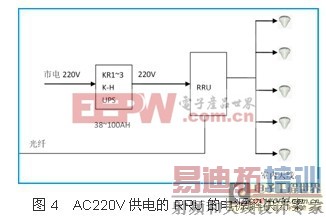

1、 AC220V 供电的 RRU 电源解决方案 ：如图 4

此系统中，根据 RRU 安装位置，若是在大楼的配电井、设备间等室内，可以选用科华恒盛 KR/KI 系列室内一体式机型，壁挂或落地安装，功率根据 RRU 载频数多少，一般情况下 UPS 选配 1 － 3KVA ，电池根据需要，一般配置 4 － 8 小时延时。另外还可以选择科华恒盛高效率机型 ZR 系列 500 － 2000VA 一体化机型，相对于普通 UPS ，科华恒盛 ZR 系列具有 99% 以上的效率和非常高的可靠性。这种方案也适合很多边际网的覆盖（高速公路、国道、隧道等）。

1、 DC48V 供电的 RRU 的电源解决方案 ：

（ 1 ）采用户外直流一体柜供电：如图 5

此方案采用直流一体柜，同时将 48VDC 整流电源和电池作为整体柜，并留有部分空间给用户设备（如传输设备、 BBU 等），最大电池容量为 100AH12V*4 节。此方案具有较好的可靠性，但是整体柜体积较大，一般只能落地安装，系统的成本较高。在边际网 RRU 采用 DC48V 供电的系统，多数采用这种供电方案。科华恒盛目前可以提供 120A-200A 的直流户外柜系统，完全满足室内覆盖或者边际网覆盖需求。

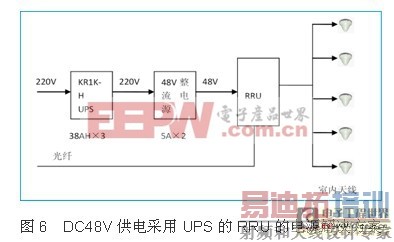

（ 2 ）采用 UPS 供电方案：如图 6

如果通信运营公司在建设 3G 网络过程中， RRU 设备采用的是 DC48V 供电，其中 DC48V 整流电源没有配置电池或是电池容量有限，在后期可以选择配置 UPS 。科华恒盛 KR 系列、 KI 系列户外户内一体式机型都可以很好的满足需求。其采用全数字化 DSP 控制技术，控制精度高、可靠性强，多级保护、适应性强，使电流输出稳定性极高。

随着三家运营商加快推进 3G 建设步伐， 3G 的覆盖率将越来越高，特别是偏远地区、城市室内覆盖将得到进一步完善。科华恒盛作为中国领先高端 UPS 制造商与提供商，矢志于提供高可靠电源解决方案，在 3G 网络建设过程中， 科华恒盛将持续为通信运营商提供高可靠性、高效节能、便捷冗余的“通信行业电源解决方案”。
