基于UC3845的反激式开关电源设计

引言

反激式开关电源以其结构简单、元器件少等优点在自动控制及智能仪表的电源中得到广泛的应用。开关电源的调节部分通常采用脉宽调制（PWM）技术，即在主变换器周期不变的情况下，根据输入电压或负载的变化来调节功率MOSFET管导通的占空比，从而使输出电压稳定。脉宽调制的方法很多，本文中所介绍的是一种高性能的固定频率电流型脉宽集成控制芯片UC3845。该芯片是专为离线的直流至直流变换器应用而设计的。其主要特点是具有内部振荡器、高精度误差比较器、逐周电流取样比较、启动电流小、大电流图腾柱输出等，是驱动MOSFET的理想器件。

1 UC3845简介

UC3845芯片为SO8或SO14管脚塑料表贴元件。专为低压应用设计。其欠压锁定门限为8.5v（通），7.6V（断）；电流模式工作达500千赫输出开关频率；在反激式应用中最大占空比为0.5;输出静区时间从50%~70%可调；自动前馈补偿；锁存脉宽调制，用于逐周期限流；内部微调的参考源；带欠压锁定；大电流图腾柱输出；输入欠压锁定，带滞后；启动及工作电流低。

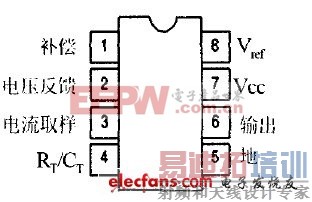

芯片管脚图及管脚功能如图1所示。

图1 UC3845芯片管脚图

1脚：输出/补偿，内部误差放大器的输出端。通常此脚与脚2之间接有反馈网络，以确定误差放大器的增益和频响。

2脚：电压反馈输入端。此脚与内部误差放大器同向输入端的基准电压（2.5 V）进行比较，调整脉宽。

3脚：电流取样输入端。

4脚：R T/CT振荡器的外接电容C和电阻R的公共端。通过一个电阻接Vref通过一个电阻接地。

5脚：接地。

6脚：图腾柱式PWM输出，驱动能力为土1A.

7脚：正电源脚。

8脚：V ref，5V基准电压，输出电流可达50mA.

2 设计方法

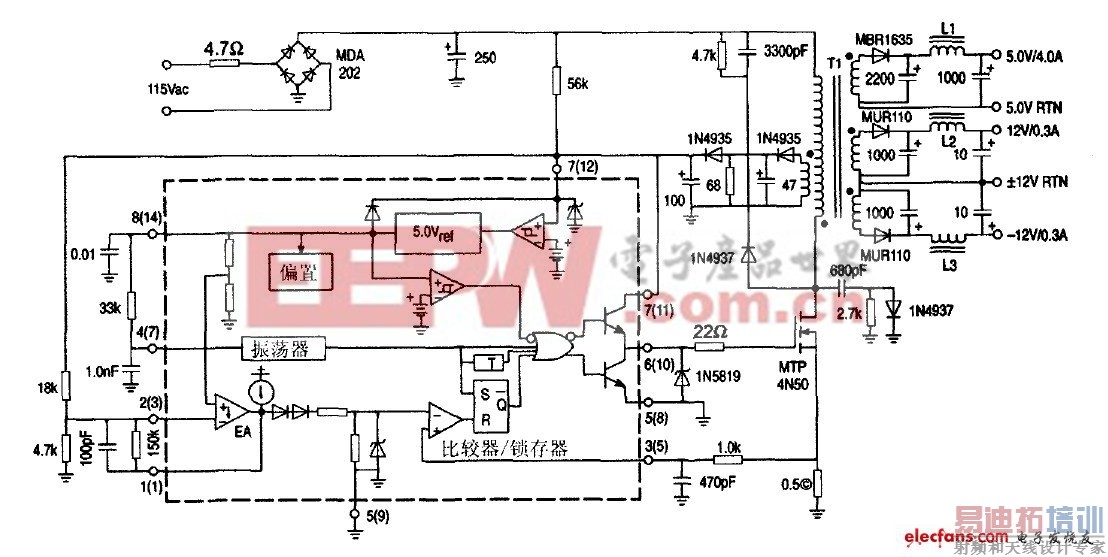

如图2为基于U C3845反激式开关电源的电路图，虚线框内为UC3845内部简化方框图。

1）启动电压和电容的选择

交流电源115VAC经整流、滤波后为一个纹波非常小的直流高压Udc,该电压根据交流电源范围往往可得到一个最大Udcmax， 一 和最小电压Udcmin 。

当直流输入电压大于1 44V以上时，U C3845应启动开始工作，启动电阻应由线路直流电压和启动所需电流来确定。

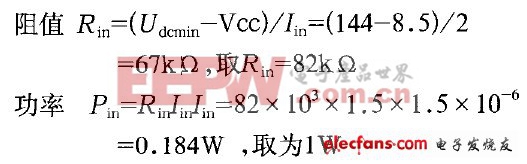

根据UC3845的参数分析可知，当启动电压低于8.5V时，UC3845的整个电路仅消耗lmA的电流，即UC3845的典型启动电压为8.5V,电流为1mA.加上外围电路损耗约0.5mA,即整个电路损耗约1.5mA.在输入直流电压为最小电压 Ddcmmn时，启动电阻Rin的计算如下：

图2 基于UC3845反激式开关电源的电路图

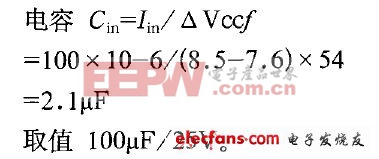

启动过程完成后，UC3845的消耗电流会随着MOSFET管的开通增至100mA左右。该电流由启动电容在启动时储存的电荷量来提供。此时，启动电容上的电压会发生跌落到7.6V以上，要使UC3845fj~保持工作，反馈绕组L 应能及时提供馈电电压。如电压低于7.6V欠压比较器动作，PWM输出低电平。自馈电时间由UC3845的开关周期决定，取U C3845的振荡频率 54kHz.启动电容的容量可由下式计算得到：
