单相桥式整流电路 及工作原理

1.工作原理
单相桥式整流电路是最基本的将交流转换为直流的电路，其电路如图10.1.2所示。

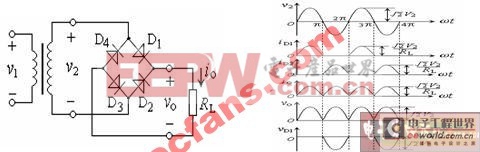

图10.1.2单相桥式整流电路
（a）整流电路 (b)波形图
在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。根据图10.1.2(a)的电路图可知：

当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的波形图见图10.1.2(b)。
2.参数计算

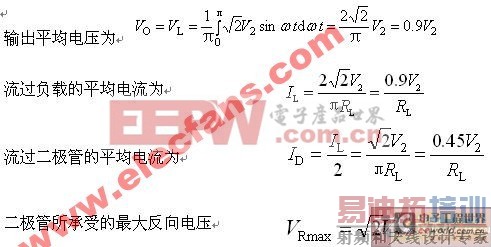

根据图10.1.2（b）可知，输出电压是单相脉动电压。通常用它的平均值与直流电压等效。

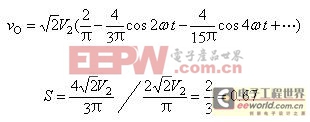

流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析。此时谐波分量中的二次谐波幅度最大，最低次谐波的幅值与平均值的比值称为脉动系数S。

3.单相桥式整流电路的负载特性曲线
单相桥式整流电路的负载特性曲线是指输出电压与负载电流之间的关系曲线 该曲线如图10.1.3所示。曲线的斜率代表了整流电路的内阻。

图10.1.3 负载特性曲线
