PCB DECAL问题
录入：edatop.com 点击：
我在给原件分配封装的时候跳出
error: pcb decal dm365:
dm365 not valid for part with pin mapping -NON-numeric pin number A1...
其中DM365是我做的封装的名称。
原理图是Orcad导过来的
DM365一共有15个部分。
由于这个问题，我的封装始终做不上去。
望高手解答。
谢谢
error: pcb decal dm365:
dm365 not valid for part with pin mapping -NON-numeric pin number A1...
其中DM365是我做的封装的名称。
原理图是Orcad导过来的
DM365一共有15个部分。
由于这个问题，我的封装始终做不上去。
望高手解答。
谢谢
好像是number和name没对上
楼上的正解。
我不用ORCAD
是用PADS LOGIC 9.0画的。
number和name没对上？怎么对啊

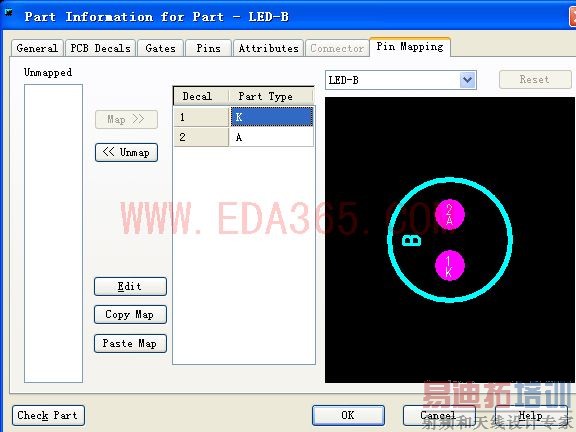

是我搞错了。例如是二极管出这个错误可能是在原理图里面的number设为A，K，在元件封装里number是1，2，然后管脚号影射编辑不对管脚号影射勾上这个
如果1，2和a，k没对上就会出错
楼上正解
没错,特别是BGA封装元件,更要小心对应
学习，谢谢！
