我已经把GRID设成0啦,可是铺铜时还是显示网格状的铺铜,是怎么回事呢?

录入:edatop.com    点击:
我已经把GRID设成0啦,可是铺铜时还是显示网格状的铺铜,请问是怎么回事呢?

应该看一看你是设置的什么grid,应该设置hatch grid,同时设置灌铜的线宽大于hatch grid。

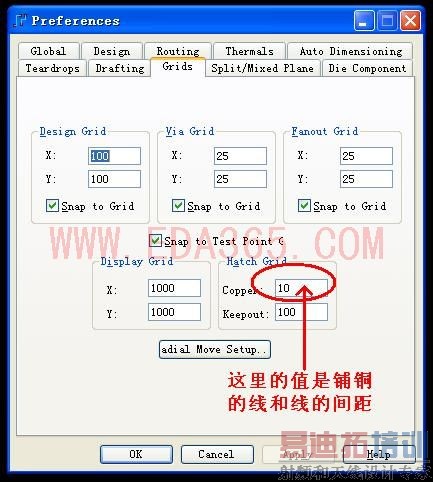

如图1,Preferences对话框中的Grid标签。

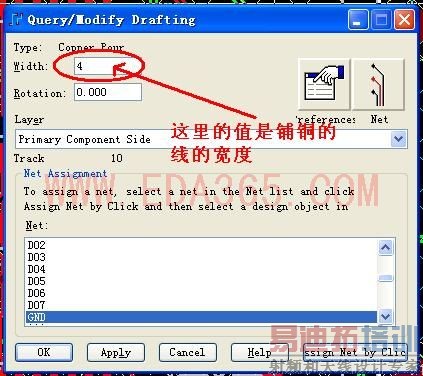

如图2,右键"Select Anything","Shift+左键"选中整个铺铜外框后,"Ctrl+Q"弹出铺铜属性对话框。

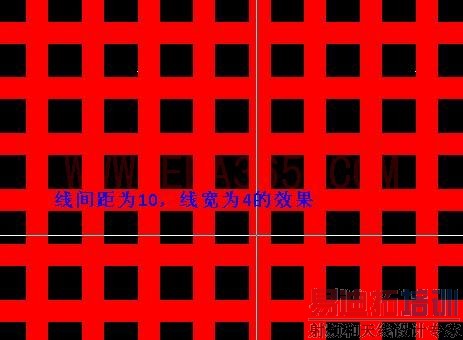

如图3,是按图1和图2的设置铺铜以后的效果。线和线的间距为10,而线宽只有4,所以会出现网格。
如果要消除这里的网格,可将线宽设置成10或者更大,或将线间距设置成4或者更小。
上面只是举例说明,我的设置一般是线间距10,线宽10。(单位Mil)



:3楼说得好详细呀,呵呵,谢谢啦

感觉有些小板铺大块时
网状的铜更好点
不容易受热变形

还可以省点金子。

xiexie

太好了,谢谢

不错的解释。学习了。

同感,铺铜太大了,过炉时会变形的

此贴应该加精 终于解决一个困扰很长时间的问题了

我画的板都是实心的也没变形,而且板子都比较大

三楼解决了我的问题,真是太感谢了。
