生成gerber焊盘变形，这是什么问题.
录入：edatop.com 点击：
同志们，有个问题请教。我用的pads画的板子，生成的gerber文件有问题，我是用CAM350看得，比如电容之类的焊盘都变形了，圆的变方的，方的变小了，还会莫名其妙出现一些铜皮，等等，但是我在PADS里面预览是没有问题的。这个板子急着投，急啊。
怎么没人呢？请大家帮帮忙吧！谢了
是不是输出格式不对，或者导进CAM350选择的不对啊。
没有啊，都是设置对了的啊
关键是以前一直这样做的都没出问题，现在这块板子就出问题了，不知道是怎么回事
试下重装pads看看了。
GERBER有问题，最好不要先急着投，不然全报废。 这个问题，我没有遇见过只能单看你的PCB才能知道问题根本问题
在好几个同事的电脑上试过了，都是这个样子的

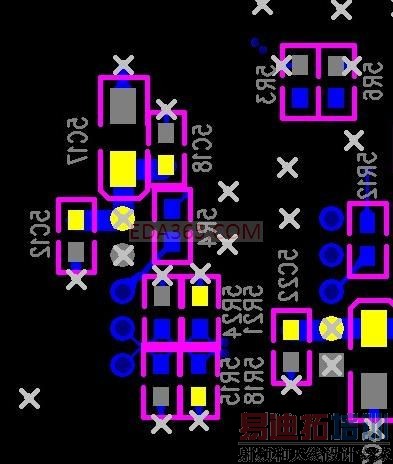

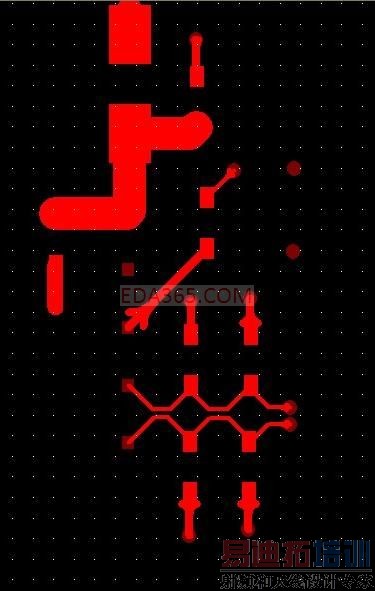

大家对比着看看这两个图就知道了
你出GERBER的时候，比例不对哦，要一比一
左边是你的GERBER ，很明显。是你的比例不对
出GERBER时比例是一样的，这个只是截图的效果
你看最左边的焊盘都成一条线了
看到了，求你的PCB
我的是PADS2005的，吃完饭在帮你。
我这个是pads2009的
交到制版厂那去好像他们说也是有问题的
你导个低版本的过来喽，很想解决自己没有碰到的问题
你说的那个群我加了，好像你还没同意？
你再一次，我是用网页加的，有些信息看不到
