导网表时的问题

录入:edatop.com    点击:

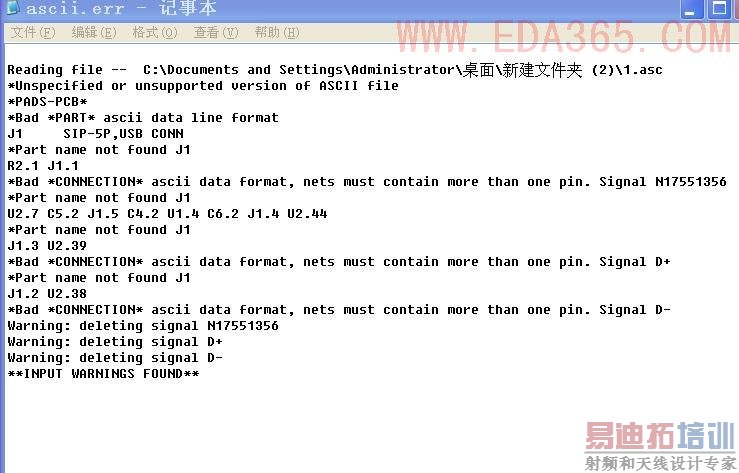

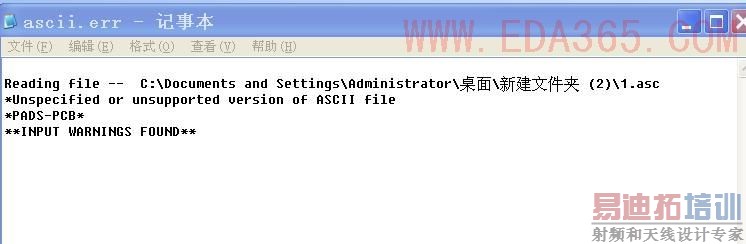

从Orcad中生成的网表导入pads时,如果添加value值,会出现很多错误,如果不添加,则什么错误也没有,这到底是什么原因,清高手说说.


太郁闷了,没人知道

版主,帮忙解释下哈,

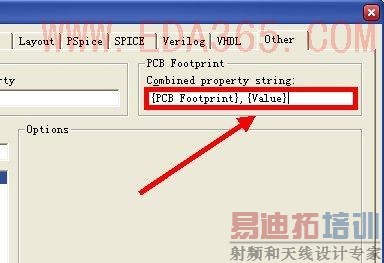

在Orcad输出网络文件时,在Other菜单下{PCB Footpring}后面加上“,{volue}”就可以了。具体见下图

...........楼上的还没有明白我在问什么!

4楼这样做是可以,楼主请检查一下是否那里有出错

我感觉你们还是没有明白我的意思,是不是我没表达清楚?
我知道在orcad中加value值后可以导入到pcb,可是会出错误啊,不加的话就什么错都没有,我想知道这个原因?

路过,看看

那是你的元件值中有非法字符 (空格 )
把 J1 的元件值改为USBCONN就行了

还有JI 的值,有个 USB CONN不要有空格啊,大哥
