PADS9.0 Logic 里的层设置为空白 是什么原因?

录入:edatop.com    点击:
如题,在9.0中用Logic导出网表时提示层设置有问题,进入层设置后会发现除有用到的层外,其它层都是空白。这个不知道是什么问题?


因为没有元件层

谢谢 楼上
有试过选那个元件层,问题还是一样。那系统是提示没有空白层的名称
这个会不会与不同EDA软件互导有关,有试过用Logic导入.dsn ,然后再生成网表到
Layout,结果也会有这种情况出现。

你没有取名

总归有两个问题:一,你没有选元件层,难道你的PCB没有元件吗?
二,你没有为你设层取一个名字。
You may not have a blank layer name
最主要的原因还是你没有为你的层命名

感谢楼上
回复你提出的两个问题:1,有选取元件层2,有为这两个层命名。

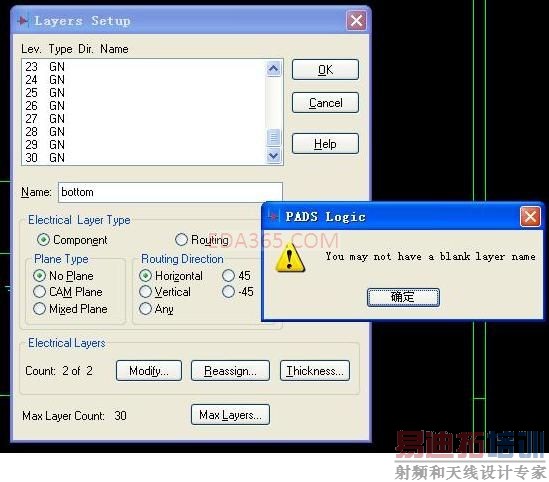

结果还是一样,系统还是会提示:you may not have a blank layer name .
因为从21层到30层也是没有命名的,但是正常情况下打开一个原理图它从21到30层是有显示名称的,分别是阻焊层、丝印层、钻孔等等。并且从1到20 层如果是没有用到的层,它也会显示相应的数字层名。
如果说只有几个层没有名称,这个是可以去手动添加。问题是现在有30层,每个层都要命名,这个是很麻烦的。
