老外用AVR设计的数字电源电路分析!!

上面这款电路是老外用AVR单片机设计的一款数字电源.

采用按键输入和LCD显示,仅用一个单片机加少量外围元件形成一款电源.设计思路非常好.值得我们大家来学习...

他电路的设计点有1个点非常不错...

DA电路...在AVR单片机中并没有DA电路...他这里面采用IO口加电阻分压的方式完成DA电路...这样能省下一个DA.从而使电路更加简洁...

HE HE...其实整个电路也不是很复杂...我现在把整个电源的电路各部分分开...爱好分析的朋友可以一起来讨论下.希望大家在讨论的时候能互相学习认识下.哈哈.能改进下电路就更好了...

1.电源电路

这个电源电路输入30V输出5V...设计思路不错...

利用一个大功率稳压二极管反向击穿电压来降压.然后为7805供电提供整个系统的电压...

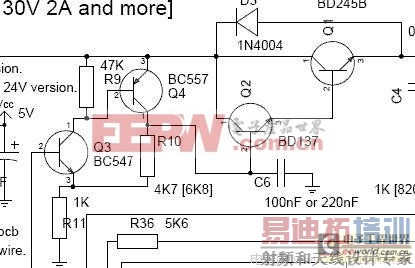

2.输出级

把DA输出的 电流 信号转为电压信号...有负反馈有利于输出的工作稳定...末级采用的是复合管能显著提高输出电流...并且在输出大功率 三极管 CE极接上了保护二极管...

3.DA电路

DA电路采用的是电阻加IO口的方式...输出的形式是电流信号...输出电流越大输出电压越高...

4.电压采样电路

这个是对输出的电压采样.反馈到单片机内部...控制DA达到输出电压的稳定...因为负载加重或变轻会使输出电压升高或变低.有这个必要加上这个采样电路...

5.电流采样电路

电流采样是采用负端电阻采样...这样采样的电压比较低,能直接送到单片机中处理...采样的电压越高...说明电流越大.可以在单片机中设置过流保护...嘿嘿我个人感觉要在正端电流检测会好点.但那样成本很高.比较难实现.

6.显示电路

HE HE这个就没啥好说的吧.就一个LCD...LCD显示的键盘是共用IO的.

7.键盘电路

也是比较普通的.和LCD共用IO口...

8.此外就是一些接口比如说IC总线呀别的 也是比较普通的...可以加一个24C08什么的.断电记忆都可以...

整个电源就由以上部分组成...
