高压变频器中功率驱动PWM信号的远距离传送实现

随着市场经济的发展和自动化，智能化程度的提高，采用高压变频器对泵类负载进行速度控制，不但对改进工艺、提高产品质量有好处，又是节能和设备经济运行的要求，是可持续发展的必然趋势。对泵类负载进行调速控制的好处甚多。从应用实例看，大多已取得了较好的效果(有的节能高达30%-40%)，大幅度降低了自来水厂的制水成本，提高了自动化程度，且有利于泵机和管网的降压运行，减少了渗漏、爆管，可延长设备使用寿命。

高压变频系统

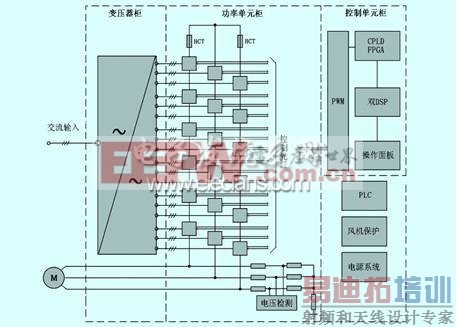

图1-高压变频框图

单元串联多电平PWM电压源型变频器，采用若干个低压PWM变频功率单元串联的方式实现直接高压输出，该变频器对电网谐波污染小，谐波输入电流很低，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置。如以6kV的输出电压等级为例(如图2)，电网电压经过二次侧多重化的隔离变压器降压后向功率单元供电，功率单元为三相输入、单相输出的交一直一交PWM电源型逆变器结构。将相邻功率单元的输出端串接起来，形成Y联结构，实现变压变频的高压直接输出，供给高压电动机。

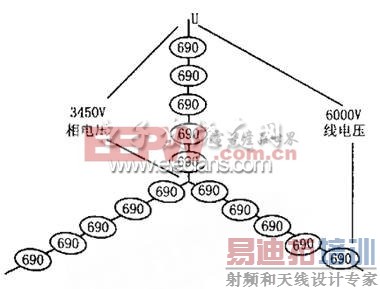

图2-6kV变频器的电路拓扑结构图

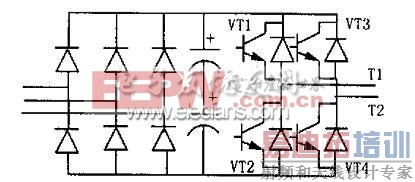

图3-功率单元原理图[p] 工业光纤的应用

在高压变频系统中，我们认识到在控制单元柜部分的信号主要是弱电，但整个系统工作环境较为恶劣、传输距离不确定(较远)，存在各种高压电信号。如果采用纯粹的铜线进行传输，则需要面临各种干扰、升压、降压、损耗大、易腐蚀等问题，从而导致可靠性低、实用性低、资源浪费等结果。采用工业光纤则很好的解决上面的各种问题，所以光纤通信必然会成为以后通信的主要方式。

系统信号传输示意图：

图4-光纤传输示意图

工业光纤通过将电信号转变为光信号的这个方式，解决了采用铜线传输中的变压、损耗、干扰等问题，其主要应用在控制柜和变频功率单元柜的的通信。

图5-光纤在高压变频器中的应用

世界知名品牌AVAGO有专门应用在高压变频器中的光电收发器产品：HFBRX5XXZ系列.

图6-Avago光纤在变频中的应用

HFBRX5XXZ系列光电收发器：

采用660nm波长的红光进行传输.

包含40kBd到160MBd的速度范围.

20m到1Km的距离范围.

兼容标准的TTL电平

HFBRX5XXETZ是HFBRX5XXZ的升级版，它具备更高的温度等级，-40---85℃， 3.3V工作电压，兼容IEEE 802.3 100Base-X和10Base-X.

我们可以通过他们的命名规则，找到适合的型号：

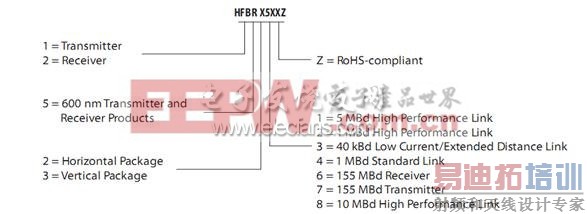

图7—光电收发器的命名规则
