小弟新手画了一个月的四层板求指点

录入：edatop.com 点击：

软件：pads2005layout
其中有个几还是不懂的问题：

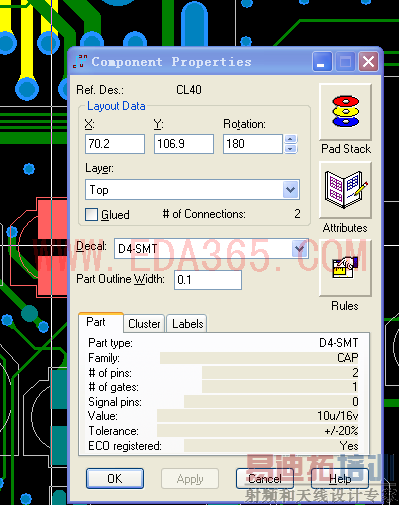

一，图上的元器件的Attribute不能显示（我在颜色中已经设置）
二，那些地孔是在覆铜后填加还是之前，（那些地孔的飞线怎么才能同时连在一个地上）
刚学两个多月，应该还有很多不足之处。高手有时间帮帮看下。

先占个沙发，再慢慢看。

四层板一般是一层电源一层地
你怎么四层都走线啊
还有你什么板子还用满板放地来屏蔽吗

你没有完整的地和电源到时候你的信号靠什么来作为回路啊？

公司的板子都不走地线的，用大面积覆铜解决。
楼上大哥你下载PCB图看没？
我那PCB元件属性不能显示你是否可知？
各位大哥下载看了请告诉我那里不行啊。

加油吧,有很多地方需要改进

大哥，能不能具体点。

可以选择啊

电源走线过细，U26的供电前端线明显太细了，这个板第二层作为地可能会更好些。布局不行，走线很乱，电源线在表层板中间有穿过现像，完全可以放在VCC层走，还有VCC层走线太乱，右端地划分不到位。

这板能工作吗？感觉问题很大的样子..

谢谢这么老兄，板子都贴装元件，所以不采取用地层走线，地层用大面积铺铜打地孔。这样不行吗？

我想直接把元件的大小显示在PCB图上。这样可以打印出来直接看。
你设置出来了吗？请问怎么设置的？

AUDIO板，上星期我就解决了。

我倒～～问题一大堆。

kan kan
