急分属两层并且通过过孔连接的线是否可以垂直？
录入：edatop.com 点击：

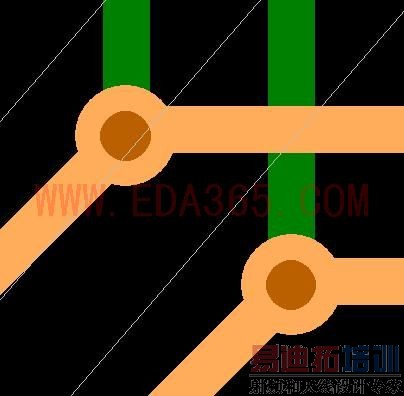

请问，分属两层并且通过过孔连接的线是否可以垂直？如下图中的黄线和绿线，这样会不会增加反射？
各位大牛也到这种情况也是这样处理的吗？谢谢！
各位大牛也到这种情况也是这样处理的吗？谢谢！
可以的呀
所谓两线夹角要尽量成钝角，是指在同一层而言，不同层不用遵循，是吧？
忘了画信号方向，是这样的：
是可以的
这样没问题的，相邻的两层线最好垂直，防止相互影响
多谢几位大侠！这下放心了
