PADS十字铺地问题
录入：edatop.com 点击：
最近画了一个小板，元件多，密集。
GND我全部用走线连接起来的，当然有很多的过孔，十字地铺不了！
提示HERMAL RELIEF ERRORS REPORT -- MB203.pcb -- Mon Oct 19 09:29:45 2009
Drilled pads with Nondrilled pads with
less than 25% thermal extensionsless than 25% thermal extensions
Report of Thermal Spokes Generator.
On Top:
(20.574, 49.657) # = 0
Total Drilled pads:1 Total Nondrilled pads:0
我只希望电解电容的GND铺成十字地，可以选择一部分十字铺地的吗？
在线求解！
GND我全部用走线连接起来的，当然有很多的过孔，十字地铺不了！
提示HERMAL RELIEF ERRORS REPORT -- MB203.pcb -- Mon Oct 19 09:29:45 2009
Drilled pads with Nondrilled pads with
less than 25% thermal extensionsless than 25% thermal extensions
Report of Thermal Spokes Generator.
On Top:
(20.574, 49.657) # = 0
Total Drilled pads:1 Total Nondrilled pads:0
我只希望电解电容的GND铺成十字地，可以选择一部分十字铺地的吗？
在线求解！
自己解决了！ 呵呵
晕,也不说一下解决方法
简单....

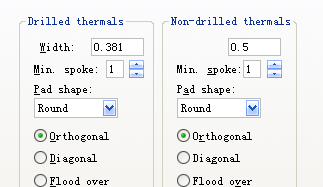

按照楼主图片上选择第二项“diagonal” 就可以实现
要覆盖焊盘的话就选择第三项“Floodover”
