多层板中去耦电容的最佳LAOUT方式

录入:edatop.com    点击:
RT,不知大家有何异议

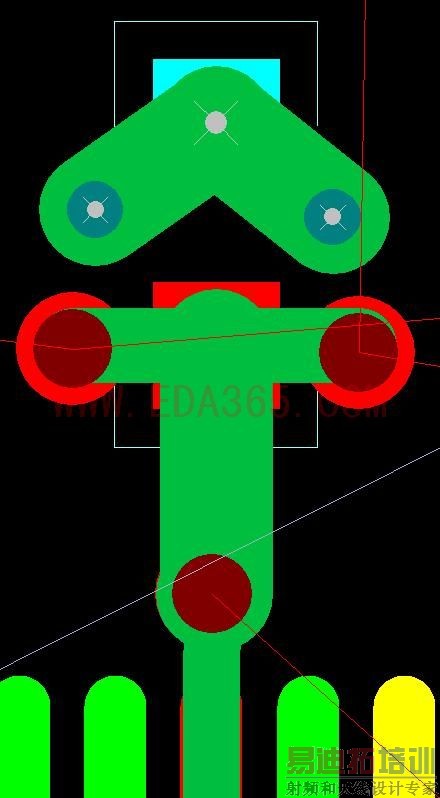

图中,上面为去耦电容,下面为IC电源PIN,三个电源过孔,两个地孔如图所示打法

没人想讨论?我是看看大家通常的做法是怎样的?

这张图也看不出你放的是否是正确,不直观,也不具体!电容发在哪都不是很明确
