pads2005打VIA问题

录入：edatop.com 点击：

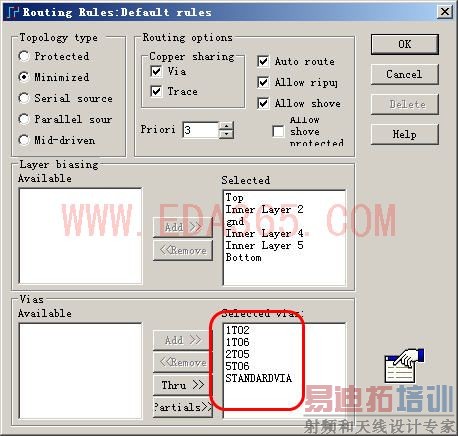

如图一所示，为什么输入V 再按回车，图二只有两个VIA选择？先谢谢下各位；

图一图二

剩那几个可能不是通孔

tianhao
对、那几个是埋盲孔

VA 自动 via 选择。
VP 选择使用partial via.
VT 选择使用贯通 via.
