求助：走线为什么显示很细，宽度类似鼠线？
录入：edatop.com 点击：

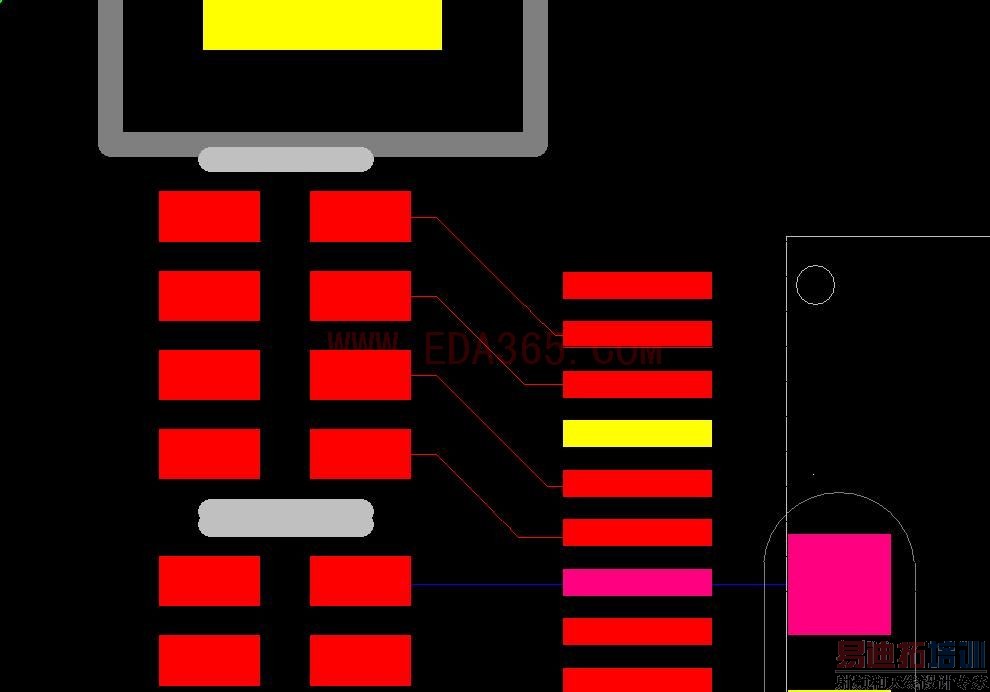

如附件所示，我的pcb走线显示很细，类似鼠线。但在导出GERBER后，走线宽度与我设计的一样。请问这是否由于元器件摆放时重叠导致有告警？就这样走是否会有问题？
附件！
輸入命令“r0”試試
你设置的显示线宽太大了，该小一点就行了。
的确如上面两位所讲,谢谢！
kan
这个早就知道了
真是可爱！
学习了以后可不能出这个错误
