orcad网表导入PADS时出错请指点

录入:edatop.com    点击:

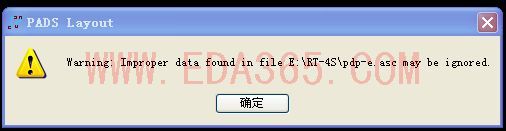

各位高手,小弟初学Orcad,在将网表导入pads时出现警告(如附件所示)提示,另外还有错误记录,我贴上来,高手帮我分析下!不胜感激!Reading file --E:WindowswinsxsPoliciesnet.asc
*Unspecified or unsupported version of ASCII file
*PADS-pcb*
**INPUT WARNINGS FOUND**

如果没有其他的警告就没有问题

谢谢二楼的讲解。出现这种告警是不是因为我的ORCAD版本太低导致?

经过摸索,我自己搞清楚了,不会出现上面的警告!操作如下:

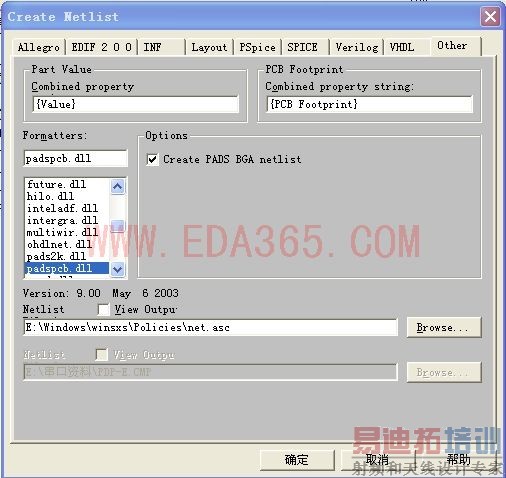

在生成网表的对话框前选中“create pads BGA netlist"即可解决类似问题。
