智能电力监控系统在智能建筑和电气节能中的应用

录入:edatop.com    点击:
伴随着计算机和信息技术的快速发展及在各行业普遍应用,智能建筑应运而生,特别是商业和公共建筑不断提高的智能化管理和节能的要求,使建筑智能化的用途更为广泛,已经成为21世纪建筑业的发展主流。智能建筑是采用计算机技术对建筑物内的设备进行自动控制和管理并对用户提供信息和通信服务等的一种新型建筑。可以说智能建筑是信息时代的必然产物,是一个国家的综合国力和科技水平的具体体现之一。目前世界各国都在加大力度发展智能建筑,中国也把智能建筑的建设纳入了重要的议程。由于网络技术、视频技术、通信技术、智能配电等新技术的发展,使未来智能建筑正朝着集约化、系统化、标准化的方向发展,智能、绿色、环保、节能成为智能建筑发展的主流方向。
智能建筑通常具备以下几个条件:一套先进的楼宇自控系统,以营造一种温馨、回归大自然的生活环境;一套结构化布线系统,将整座大楼或整个小区的数据通信、语音通信、多媒体通信融为一体;一个现代化的通讯系统;以满足现代信息社会高效率的工作需求;一个电力监控系统,对建筑物内的高低压配电设备进行统一监视和管理的智能电力监控系统平台。
可见,电力监控系统是智能建筑的重要组成部分。配电系统的可靠性、安全性、连续性以及提高电能使用效率节约用电成本与使用者的生产和生活息息相关,智能的电力监控系统为此提供了强有力的保证。以安科瑞公司的Acrel-2000电力监控系统为例,概述了电力监控系统的作用和功能,并以应用实例着重介绍其在智能建筑和电气节能方面的应用。
1  智能电力监控系统概述
安科瑞公司的Acrel-2000电力监控系统是基于先进的现场总线方式(FCS),来实现电力系统信息的交换与管理。Acrel-2000电力监控系统借助现代的网络技术和计算机技术实时监视电力系统的运行参数(包括:开关状态,故障状态和位置,电压、电流、电度等实时变化的电气参数,报警信号等)、事件记录、波形记录等数据,不断地传送至电力监控计算机(以后简称监控中心),并可以实施遥控命令,使运行管理人员可以通过监控中心全面了解电力系统的运行工况,准确、快速地判断故障位置和故障原因,简便地实现各种数据分析(包括负荷分析,电能消耗分析,电能质量)。对于一些难于判断的故障,可以通过波形记录来帮助管理者分析故障原因。
该电力监控系统能够实现的主要功能包括:系统运行实时监视、电能质量监视、远程控制和操作记录、事件报警和记录、数据采集和历史数据管理、各种报表打印、电能管理。
2  智能电力监控系统结构

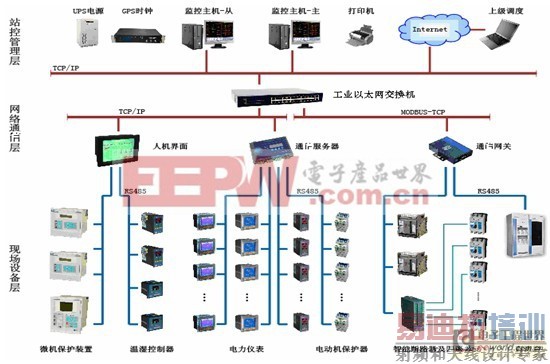

Acrel-2000电力监控系统是基于10kV及以下变配电系统的监测与管理,该系统由管理层(站控层)、通信层(中间层)、间隔层(现场监控层)三部分组成,见下图。
2  主要监控表计
2.1 高压回路或低压进线回路选ACR330ELH仪表
该表为电能质量分析仪表,主要功能有:LCD显示、全电参量测量(U、I、P、Q、PF、F、S);四象限电能计量、复费率电能统计;THDu,THDi、2-31次各次谐波分量;电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算;电网电压电流正、负、零序分量(含负序电流)测量;4DI+3DO(DO3做过压、欠压、过流、不平衡报警);RS485通讯接口、Modbus协议或DL/T645规约。外形尺寸:120×120mm,开孔尺寸:108×108mm。适用于高压重要回路或低压进线柜。
2.2 低压联络或出线回路选ACR220EL电力仪表
该表主要功能有:LCD显示、全电参量测量(U、I、P、Q、PF、F);四象限电能计量、复费率电能统计、最大需量统计;4DI+2DO;RS485通讯接口、Modbus协议。外形尺寸:96×96mm,开孔尺寸:88×88mm。适用于低压联络柜、出线柜。
2.3 动力柜、照明箱选ACR120EL电力仪表或导轨式电表
ACR120EL电力仪表主要功能有:LCD显示、全电参量测量(U、I、P、Q、PF、F);四象限电能计量、复费率电能统计、最大需量统计;2DI+2DO;RS485通讯接口、Modbus协议。外形尺寸:开孔尺寸80×80mm,开孔尺寸72×72mm。适用于动力柜。
DTSD1352导轨式电表主要功能:LCD显示、全电参量测量(U、I、P、Q、PF、F、S);四象限电能计量、复费率电能统计、最大需量统计;电流规格1.5(6)A、5(20)A、10(40)A、20(80)A可选、RS485通讯接口、Modbus协议或DL/T 645规约可选。外形尺寸:126×89×74mm,7模数。适用于动力柜。
DTSF1352导轨式电表主要功能:电流规格1.5(6)A、5(20)A、10(40)A、20(80)A可选、复费率电能统计、电能脉冲输出、RS485通讯接口、Modbus协议或DL/T 645规约可选。外形尺寸:126×89×74mm,7模数。适用于照明箱的三相电能计量。
照明箱DDSF1352电表主要功能:电流规格1.5(6)A、5(20)A、10(40)A、20(80)A可选、复费率电能统计、电能脉冲输出、RS485通讯接口、Modbus协议或DL/T 645规约可选。外形尺寸:76×89×74mm,4模数。适用于照明箱的电流、电压测量;单相电能计量。
2.4 低压出线柜(马达回路)
ARD系列测量三相电流、定值查询、定值整定、过载、断相(不平衡)、堵转、欠载、外部故障、阻塞、欠压等保护功能、8DI+4DO、电能管理、漏电保护、SOE记录、多种起动模式、RS485通讯接口、Modbus协议/Profibus-DP协议可选。
2.5 低压无功补偿柜
ARC-12/J 主要功能:12路控制、过压保护、谐波保护、投切延时设定、12DI;RS485通讯接口、Modbus协议。
2.6 微机保护装置
M5-T主要功能为:相定时限过流保护二段(可选复合电压闭锁、方向闭锁)、相定时限过流保护三段、相定时限过流保护四段、相反时限过流保护、IO1过流保护(两段、反时限)、IO2过流保护(两段、反时限)、控制回路异常告警、PT断线、断路器失灵告警、零序过压保护、过负荷启动冷风、闭锁有载调压、轻瓦斯告警、重瓦斯跳闸、压力释放、温度保护、低电压保护(失压保护)、过电压保护、CT断线、断路器遥控分合。
3  智能电力监控系统在智能建筑中的应用
通过监控,可以实现对配电室内的二次设备(安全自动装置、传统测量仪表、操作控制、信号系统等)的功能进行智能化改造,取消了常规的人工电力管理,通过计算机和通讯网络进行电力系统的测量、控制、信号采集、故障分析、负荷控制和运行管理,实现了智能建筑中的配电管理透明化,极大地提高配电系统的安全性、可靠性和管理水平的智能化。该电力监控系统具有良好的开放性,可以方便的与智能建筑中其他相关系统和智能装置进行通信,如:建筑设备自动化系统、通信网络系 [p]
