低电压大电流开关电流的设计

1 开关电源的设计

开关电源的基本结构主要由7部分组成：输入整流滤波电路、高频开关变换器电路、整流输出电路、控制电路、保护电路、辅助电源以及显示电路。

1．1 主电路

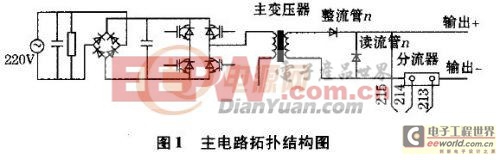

该设计的主电路拓扑结构如图1所示，输入市网220 V电压，通过RC滤波及整流桥整流、全桥逆变、高频变压器、输出整流以实现AC／DC／AC／DC的变换过程，最终得到所需要的15 V直流稳压电源。

1．1．1 输入滤波整流(AC／DC)

低电压大电流的开关电源对高频干扰信号以及上电瞬间的浪涌电流十分敏感，为了保证电路稳定工作，消除来自电网的各种干扰，输入的220 V市电首先经RC滤波电路，对尖峰电压进行抑制。高频滤波后的电压经整流电路整流，得到直流电压。桥式整流电路后面的滤波电具有充放电作用，滤除整流后的交流成分。

1．1．2 高频开关变换器(DC／AC)

它是开关电源的重要部分，逆变电路采用全桥变换，由4个IGBT开关管组成桥的四臂，每个IGBT并联1个高速功率二极管，其钳位作用以减小开关管由导通转换为截止时，变压器产生的电压尖峰，以保护开关管不被击穿。IGBT，绝缘栅双极型晶体管，既具有输入阻抗高、速度快、热稳定性好和驱动电路简单的优点，又有通态电压低、耐压高的优点。开关管IGBT的栅极接收PWM信号，当门极加正压，MOSFET内形成沟道，并为PNP晶体管提供基极电流，从而使IGBT导通。此时从P区注入到N区进行电导调制，减小N一的电阻值，使高耐压的
IGBT也具有低的通态压降。在门极上加负电压时，MOSFET内的沟道消失。PNP晶体管的基极电流被切断，IGBT关断。T1、T4与，I2、 轮流高频通断，将直流电压变成交流电压，再经高频隔离变压器变成所需的隔离输出交流电压。此处的高频变压器采用铁基铌铜纳米晶环形铁芯高频变压器，这种变压器具有损耗小、漏感低、体积小等特点。

摘要：介绍了一种以PWM控制芯片UC3825为核心的低压大电流开关电源的设计方案，阐述了主电路的拓扑结构及主控制电路的电路设计，并设计了软启动及过压过流保护电路，应用反馈手段和脉宽调制技术实现了电压、电流的稳定输出，并研制了1台15 v／1 200 A的样机。

关键词：开关电源；脉宽调制；变换器

1 开关电源的设计

开关电源的基本结构主要由7部分组成：输入整流滤波电路、高频开关变换器电路、整流输出电路、控制电路、保护电路、辅助电源以及显示电路。

1．1 主电路

该设计的主电路拓扑结构如图1所示，输入市网220 V电压，通过RC滤波及整流桥整流、全桥逆变、高频变压器、输出整流以实现AC／DC／AC／DC的变换过程，最终得到所需要的15 V直流稳压电源。

1．1．1 输入滤波整流(AC／DC)

低电压大电流的开关电源对高频干扰信号以及上电瞬间的浪涌电流十分敏感，为了保证电路稳定工作，消除来自电网的各种干扰，输入的220 V市电首先经RC滤波电路，对尖峰电压进行抑制。高频滤波后的电压经整流电路整流，得到直流电压。桥式整流电路后面的滤波电具有充放电作用，滤除整流后的交流成分。

1．1．2 高频开关变换器(DC／AC)

它是开关电源的重要部分，逆变电路采用全桥变换，由4个IGBT开关管组成桥的四臂，每个IGBT并联1个高速功率二极管，其钳位作用以减小开关管由导通转换为截止时，变压器产生的电压尖峰，以保护开关管不被击穿。IGBT，绝缘栅双极型晶体管，既具有输入阻抗高、速度快、热稳定性好和驱动电路简单的优点，又有通态电压低、耐压高的优点。开关管IGBT的栅极接收PWM信号，当门极加正压，MOSFET内形成沟道，并为PNP晶体管提供基极电流，从而使IGBT导通。此时从P区注入到N区进行电导调制，减小N一的电阻值，使高耐压的
IGBT也具有低的通态压降。在门极上加负电压时，MOSFET内的沟道消失。PNP晶体管的基极电流被切断，IGBT关断。T1、T4与，I2、 轮流高频通断，将直流电压变成交流电压，再经高频隔离变压器变成所需的隔离输出交流电压。此处的高频变压器采用铁基铌铜纳米晶环形铁芯高频变压器，这种变压器具有损耗小、漏感低、体积小等特点。

1．1．3 输出整流滤波(AC／DC)

由高频隔离变压器输出的逆变电压，经过大功率高频整流二极管SBD(即肖特基二极管)构成的整流电路整流，再经Lc滤波电路滤波后输出直流电压，输出端的分流器对输出进行采样，传送到控制电路进行控制调节，输出稳定的电压。

1．2 控制电路

控制电路是开关电源稳定工作的重要保证，选取UC3825作为控制芯片，它由振荡器、PWM比较器、PWM锁存器、输出驱动器、限流比较器、过流比较器、基准电压源、故障锁存器、软启动电路、欠压锁定等组成。UC3825最高开关频率可达到1 MHz，输出脉冲最大传输延
迟时间为50 ns，具有软启动控制和欠压锁定等功能，应用UC3825的功能设计开关电源的控制电路，UC3825的2个脉冲输出端为开关管IGBT提供PWM驱动信号，交替输出脉冲。因此，每个输出端输出脉冲的频率是振荡器频率的1／2，振荡器的频率为200 kHz，所以输出PWM脉冲的频率为100 kHz，输出脉冲占空比在0％ ～50％以内调整，为了避免桥臂短路，常设置死区时间，因此实际应用中一般达不到50％ 。UC3825的4、6、11、14脚的波形如图2所示，11、14脚波形经驱动电路输出耦合至IGBT的栅极，控制IGBT的开通和关断。开关管的驱动电路如图3所示。

在实际应用中，IGBT的驱动电路对IGBT的工作好坏具有相当大的影响，因此，驱动电路要具有几点要求：能提供合适的正反向电压，保证管子可靠的开通和关断；动态驱动能力强；信号传输基本无延时，提高工作速度；当出现异常情况时，IGBT能实现软关断，对管子进行过压、过流保护。使用的驱动电路能够提供+15 V和一15 V的正向和反向电压，开通和关断延时控制在1 s内，且具有过压和短路保护，另外，具有故障软关断功能。

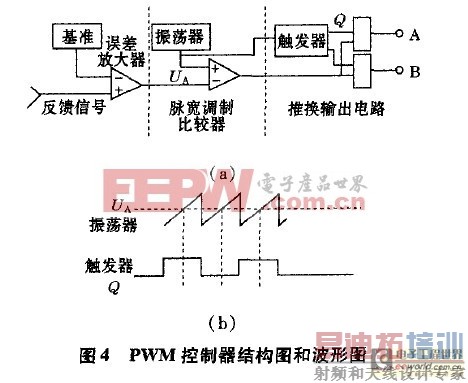

为了得到稳定的输出，在输出端进行实时采样。如图4所示，采样电流流经采样电阻会产生一个压降，将该压降作为反馈信号，输入到电压比较器，与给定的基准电压进行比较，产生一个差值，通过误差放大器比较放大后，输出的差值信号和锯齿波(或三角波)比较，从而改变输出脉冲的宽度，当输出大于

基准电压时，减小脉冲宽度占空比，反之，则增大占空比，以实现能得到一个稳定的输出。

1．3 保护电路

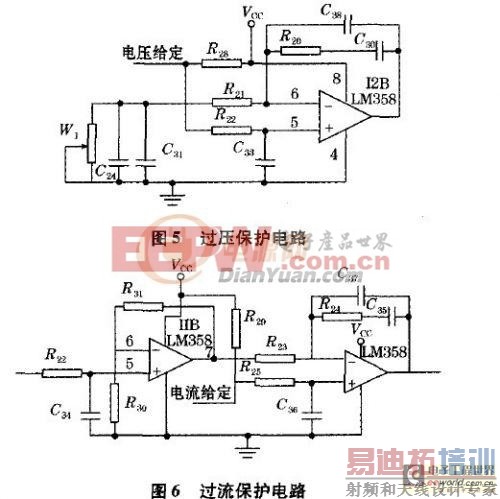

考虑到开关电源的特点和实际的电气特性，为了使其能在恶劣环境以及突发故障情况下安全可靠地工作，在实际的制作中充分利用UC3825的特性，设计了电压电流保护电路以及软启动保护等保护电路。软启动是通过软启动(SOFT、START)脚的外接电容实现的。接通电源后，软启动脚外接电容放电，该脚处于低电平，误差放大器输出低电平，开关电源无输出电压。当内部电流源给软启动脚外接电容充电时，[p] 差放大器输出电压逐渐升高，直到闭环调节功能开始工作，开关电源输出电压逐渐升高到额定值。一旦限流(ILIM)脚的电平超过1．2 V，故=障锁存器置位，输出脚变为低电平；同时，软启动脚外接电容以250 txA的电流放电。在软启动电容放完电后，限流脚电平降到1．2 V以下时，故障锁存器就不输出脉冲。这时，故障锁存器复位，芯片开始软启动过程。过流保护和过压保护是在主电路中采样输入到保护电路中，对电源起到保护作用。保护电路如图5、图6所示。

在开关变换电路和高频变压器之间加上一个检测电流的互感器，将检测量输入到UC3825的9脚限流端，当检测到开关
电流达到上限电流时，上限电流比较器输出为高电平，比较器的输出就是上限电流触发器的S端，当S为高电平时，触发器输出为高，即触发器输出连接的NPN管子基极变高，NPN管子导通，FB被拉低，从而保护电路的过流问题。

在主电路输出端直接实时采样电压，与给定电压比较后，把信号放大，经过隔离后输入到UC3825的2脚，控制PWM信号的占空比，从而控制主电路输出电压的变化。过热保护是通过检验系统中的热继电器通断来具体实现的，当开关电源正常工作时，热继电器处于常通状态，一旦温度过热，超过额定值，热继电器开关会断开，通断的信号会反馈到控制电路中，达到过热保护的作用。

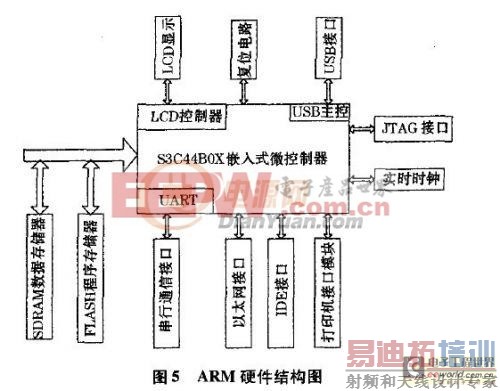

的显示；以太网接口则是实现将数据远传调度中心功能 。该设计采用的嵌入式微处理器是以ARM7TDMI为内核的一款16／32位RISC处理器S3C44BOX，该处理器通过提供全面的、通用的片上外设，减少了外围的元器件配置，从而使系统成本大为降低。该系统采用杭州立宇泰公司的开发板设计，其主要结构如图5所示。

4 结束语

文中介绍的电力故障录波器以DSP和ARM为核心，采用了硬件同步采样技术及双微处理器协同工作的方式，提高了故障录波的精度、速度以及可靠性。与其他一些电力故障录波器相比，该电力故障录波器具有很高的实时性及数据测量精度、良好的扩展性及存储能力、强大的网络功能和通信能力。若以较优的故障检测、数据压缩编码等算法辅佐，将会提高该录波器的性能。
