重新理解三极管的关键问题

随着科学技的发展，电子技术的应用几乎渗透到了人们生产生活的方方面面。晶体三极管作为电子技术中一个最为基本的常用器件，其原理对于学习电子技术的人自然应该是一个重点。三极管原理的关键是要说明以下三点:

1、集电结为何会发生反偏导通并产生Ic，这看起来与二极管原理强调的PN 结单向导电性相矛盾。

2、放大状态下集电极电流Ic 为什么会只受控于电流Ib 而与电压无关；即：Ic 与Ib 之间为什么存在着一个固定的放大倍数关系。虽然基区较薄，但只要Ib 为零，则Ic 即为零。

3、饱和状态下，Vc 电位很弱的情况下，仍然会有反向大电流Ic 的产生。很多教科书对于这部分内容，在讲解方法上处理得并不适当。特别是针对初、中级学者的普及性教科书，大多采用了回避的方法，只给出结论却不讲原因。即使专业性很强的教科书，采用的讲解方法大多也存在有很值得商榷的问题。这些问题集中表现在讲解方法的切入角度不恰当，使讲解内容前后矛盾，甚至造成讲还不如不讲的效果，使初学者看后容易产生一头雾水的感觉。笔者根据多年的总结思考与教学实践，对于这部分内容摸索出了一个适合于自己教学的新讲解方法，并通过具体的教学实践收到了一定效果。虽然新的讲解方法肯定会有所欠缺，但本人还是怀着与同行共同探讨的愿望不揣冒昧把它写出来，以期能通过同行朋友的批评指正来加以完善。一、传统讲法及问题：

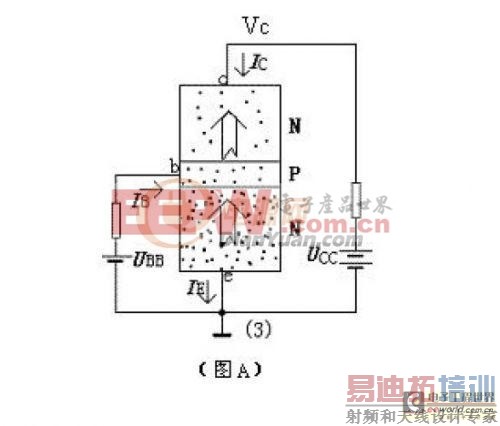

传统讲法一般分三步，以NPN 型为例（以下所有讨论皆以NPN 型硅管为例），如示意图A。1.发射区向基区注入电子；2.电子在基区的扩散与复合；3.集电区收集由基区扩散过来的电子。”（注1）

问题1：这种讲解方法在第3 步中，讲解集电极电流Ic 的形成原因时，不是着重地从载流子的性质方面说明集电结的反偏导通，从而产生了Ic，而是不恰当地侧重强调了Vc 的高电位作用，同时又强调基区的薄。这种强调很容易使人产生误解。以为只要Vc 足够大基区足够薄，集电结就可以反向导通，PN 结的单向导电性就会失效。其实这正好与三极管的电流放大原理相矛盾。三极管的电流放大原理恰恰要求在放大状态下Ic 与Vc 在数量上必须无关，Ic 只能受控于Ib。问题2：不能很好地说明三极管的饱和状态。当三极管工作在饱和区时，Vc 的值很小甚至还会低于Vb，此时仍然出现了很大的反向饱和电流Ic，也就是说在Vc 很小时，集电结仍然会出现反向导通的现象。这很明显地与强调Vc 的高电位作用相矛盾。

问题3：传统讲法第2 步过于强调基区的薄，还容易给人造成这样的误解，以为是基区的足够薄在支承三极管集电结的反向导通，只要基区足够薄，集电结就可能会失去PN 结的单向导电特性。这显然与人们利用三极管内部两个PN 结的单向导电性，来判断管脚名称的经验相矛盾。既使基区很薄，人们判断管脚名称时，也并没有发现因为基区的薄而导致PN 结单向导电性失效的情况。基区很薄，但两个PN 结的单向导电特性仍然完好无损，这才使得人们有了判断三极管管脚名称的办法和根据。

问题4：在第2 步讲解为什么Ic 会受Ib 控制，并且Ic 与Ib 之间为什么会存在着一个固定的比例关系时，不能形象加以说明。只是从工艺上强调基区的薄与掺杂度低，不能从根本上说明电流放大倍数为什么会保持不变。

问题5：割裂二极管与三极管在原理上的自然联系，不能实现内容上的自然过渡。甚至使人产生矛盾观念，二极管原理强调PN 结单向导电反向截止，而三极管原理则又要求PN 结能够反向导通。同时，也不能体现晶体三极管与电子三极管之间在电流放大原理上的历史联系。

二、新讲解方法：

1、切入点：

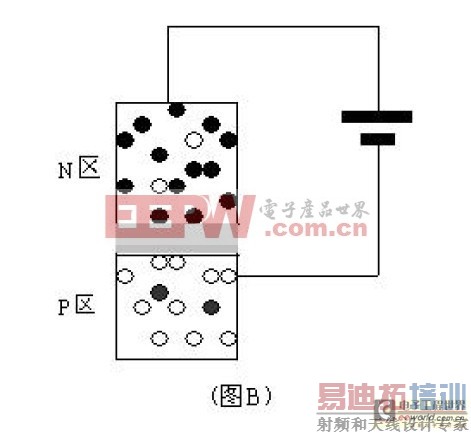

要想很自然地说明问题，就要选择恰当地切入点。讲三极管的原理我们从二极管的原理入手讲起。二极管的结构与原理都很简单，内部一个PN 结具有单向导电性，如示意图B。很明显图示二极管处于反偏状态，PN 结截止。我们要特别注意这里的截止状态，实际上PN 结截止时，总是会有很小的漏电流存在，也就是说PN 结总是存在着反向关不断的现象，PN 结的单向导电性并不是百分之百。

为什么会出现这种现象呢？这主要是因为P 区除了因“掺杂”而产生的多数载流子“空穴”之外，还总是会有极少数的本征载流子“电子”出现。N 区也是一样，除了多数载流子电子之外，也会有极少数的载流子空穴存在。PN 结反偏时，能够正向导电的多数载流子被拉向电源，使PN 结变厚，多数载流子不能再通过PN 结承担起载流导电的功能。所以，此时漏电流的形成主要靠的是少数载流子，是少数载流子在起导电作用。反偏时，少数载流子在电源的作用下能够很容易地反向穿过PN 结形成漏电流。漏电流只所以很小，是因为少数载流子的数量太少。很明显，此时漏电流的大小主要取决于少数载流子的数量。

如果要想人为地增加漏电流，只要想办法增加反偏时少数载流子的数量即可。所以，如图B，如果能够在P区或N 区人为地增加少数载流子的数量，很自然的漏电流就会人为地增加。其实，光敏二极管的原理就是如此。光敏二极管与普通光敏二极管一样，它的PN 结具有单向导电性。

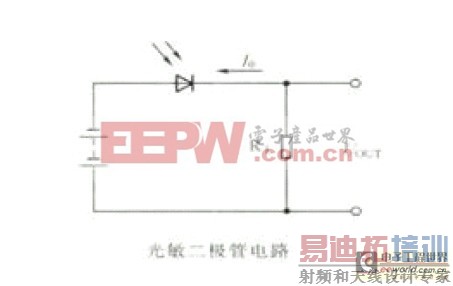

因此，光敏二极管工作时应加上反向电压，如图所示。当无光照时，电路中也有很小的反向饱和漏电流，一般为1×10-8 —1×10 -9A(称为暗电流)，此时相当于光敏二极管截止；当有光照射时，PN 结附近受光子的轰击，半导体内被束缚的价电子吸收光子能量而被击发产生电子—空穴对，这些载流子的数目，对于多数载流子影响不大，但对P 区和N 区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光强度的变化而相应变化。光电流通过负载RL 时，在电阻两端将得到随人射光变化的电压信号。光敏二极管就是这样完成电功能转换的。光敏二极管工作在反偏状态，因为光照可以增加少数载流子的数量，因而光照就会导致反向漏电流的改变，人们就是利用这样的道理制作出了光敏二极管。既然此时漏电流的增加是人为的，那么漏电流的增加部分也就很容易能够实现人为地控制。

2、强调一个结论：

讲到这里，一定要重点地说明PN 结正、反偏时，多数载流子和少数载流子所充当的角色及其性质。正偏时是多数载流子载流导电，反偏时是少数载流子载流导电。所以，正偏电流大，反偏电流小，PN 结显示出单向电性。特别是要重点说明，反偏时少数载流子反向通过PN 结是很容易的，甚至比正偏时多数载流子正向通过PN 结还要容易。为什么呢？大家知道PN 结内部存在有一个因多数载流子相互扩散而产生的内电场，而内电场的作用方向总是阻碍多数载流子的正向通过，所以，多数载流子正向通过PN 结时就需要克服内电场的作用，需要约0.7伏的外加电压，这是PN 结正向导通的门电压。

而反偏时，内电场在电源作用下会被加强也就是PN 结加厚，少数载流子反向通过PN 结时，内电场作用方向和少数载流子通过PN 结的方向一致，也就是说此时的内电场对于少数载流子的反向通过不仅不会有阻碍作用，甚至还会有帮助作用。这就导致了以上我们所说的结论：反偏时少数载流子反向通过PN 结是很容易的，甚至比正偏时多数载流子正向通过PN 结还要容易。这个结论可以很好解释前面提到的“问题2”，也就是教材后续内容要讲到的三极管的饱和状态。三极管在饱和状态下，集电极电位很低甚至会接近或稍低于基极电位，集电结处于零偏置，但仍然会有较大的集电结的反向电流Ic 产生。

3、自然过渡：

继续讨论图B，PN 结的反偏状态。利用光照控制少数载流子的产生数量就可以实现人为地控制漏电[p] [p] 物理原则的前提下，试图把问题尽量地简化，尽量做到浅显易懂，以便于理解与接受。这才是这种讲解方法的主要意义所在。
