开关电源纹波和噪声的抑制

1 纹波和噪声

纹波和噪声电压通常出现在交流电压信号加到DC/DC 变换器的直流输入输出电容器上。SMPS的输出噪声可分为纹波和噪声。纹波就是开关电源充放电时输出电压的波动；噪声就是发生在基频平均值的尖峰，通常称为RMS 噪声。纹波电压波形描述了输入输出电容器的充放电的结果，在最大负载时是极大的。高频噪声尖峰出现在SMPS 的开通和关断时刻，如图1，可由示波器准确地测试到。尽管噪声的重复频率由SMPS 的开关频率决定，但通常此频率包含的噪声尖峰频率高于开关频率；幅值的大小由SMPS 的拓扑、寄生电流和PCB 走线决定，尽管出现在高频，但噪声尖峰极易受探头和实验结构影响。

2 纹波和噪声的抑制

开关电源的输入纹波和噪声，如果不滤波，有时足以干扰其他装置。因此，有必要采取适当的方法来抑制这些纹波和噪声，减少对整个电路的影响。要想有效地抑制开关电源的纹波和噪声，首先就应该知道开关电源纹波和噪声的组成成分，及哪些成分需要抑制。

2.1 基频开关输入纹波

对于一个Buck 变换器，输出电感在开关周期开通期间连接到输入，而在关断期间与输入断开。当输入电容器电流没有直流成分时，电源和输出电感电流在整个开关周期基本是恒定的(忽略电感纹波电流)。直流输入电压稳定时，输入电容器在开关导通期间的充电量(I*t)必须等于电容器在开关关断期间的放电量。

图2 为输入电容器的纹波电压和电流的波形，式(1)则描述了电压纹波的锯齿特性。纹波的大小随输入电压波动，在占空比为50%时最大。为减少输入纹波，要么增加电容量，要么减少输入电容Cin的等效串联电阻(ESR)。陶瓷电容器通常具有非常低的ESR，但对输入电压纹波影响不大。一个0805封装10 μF 10V X5R 电容器在直流3.6 V 应用中，实际容量约为4.2 μF. 对于1.8 V 400 mA 的输出负载，输入波纹电压的峰值为17.4 mV，见式(1)。

另外，计算输入电容量时需要给定输入电容的ESR 和纹波要求。

摘 要：分析了开关电源纹波和噪声的组成成分及哪些成分需要抑制。通过铁氧体磁珠抑制基频纹波和高频噪声的等效电路，得出结论为当降压型变换器与其他电路拥有共同的输入电压时，降压型变换器的输入噪声完全可以干扰其他装置；简单滤波方式可以用来降低输入噪声，改善电路的特性。最后给出了计算公式及结果。

关键词：开关电源；纹波和噪声抑制；铁氧体磁珠

1 纹波和噪声

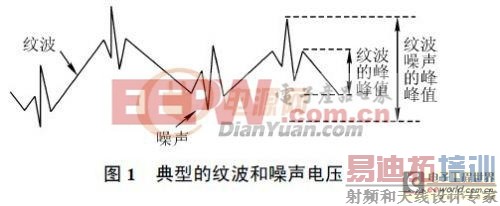

纹波和噪声电压通常出现在交流电压信号加到DC/DC 变换器的直流输入输出电容器上。SMPS的输出噪声可分为纹波和噪声。纹波就是开关电源充放电时输出电压的波动；噪声就是发生在基频平均值的尖峰，通常称为RMS 噪声。纹波电压波形描述了输入输出电容器的充放电的结果，在最大负载时是极大的。高频噪声尖峰出现在SMPS 的开通和关断时刻，如图1，可由示波器准确地测试到。尽管噪声的重复频率由SMPS 的开关频率决定，但通常此频率包含的噪声尖峰频率高于开关频率；幅值的大小由SMPS 的拓扑、寄生电流和PCB 走线决定，尽管出现在高频，但噪声尖峰极易受探头和实验结构影响。

2 纹波和噪声的抑制

开关电源的输入纹波和噪声，如果不滤波，有时足以干扰其他装置。因此，有必要采取适当的方法来抑制这些纹波和噪声，减少对整个电路的影响。要想有效地抑制开关电源的纹波和噪声，首先就应该知道开关电源纹波和噪声的组成成分，及哪些成分需要抑制。

2.1 基频开关输入纹波

对于一个Buck 变换器，输出电感在开关周期开通期间连接到输入，而在关断期间与输入断开。当输入电容器电流没有直流成分时，电源和输出电感电流在整个开关周期基本是恒定的(忽略电感纹波电流)。直流输入电压稳定时，输入电容器在开关导通期间的充电量(I*t)必须等于电容器在开关关断期间的放电量。

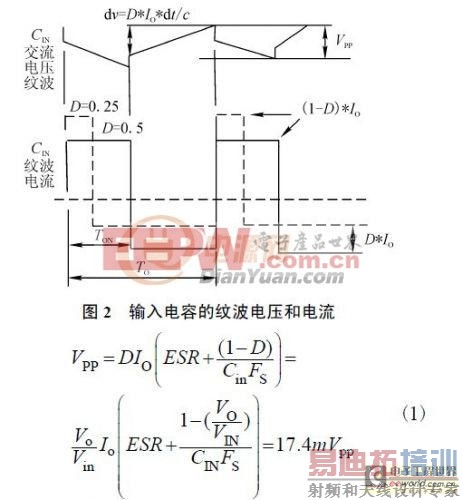

图2 为输入电容器的纹波电压和电流的波形，式(1)则描述了电压纹波的锯齿特性。纹波的大小随输入电压波动，在占空比为50%时最大。为减少输入纹波，要么增加电容量，要么减少输入电容Cin的等效串联电阻(ESR)。陶瓷电容器通常具有非常低的ESR，但对输入电压纹波影响不大。一个0805封装10 μF 10V X5R 电容器在直流3.6 V 应用中，实际容量约为4.2 μF. 对于1.8 V 400 mA 的输出负载，输入波纹电压的峰值为17.4 mV，见式(1)。

另外，计算输入电容量时需要给定输入电容的ESR 和纹波要求。

2.2 高频噪声

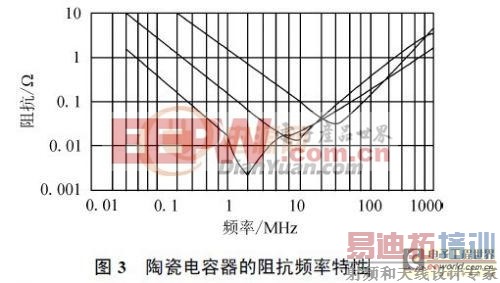

在便携式应用中，直流变换器的高频输入噪声通常可达100 MHz 以上。“噪声”其实是一个甚高频振铃或变换器电源部分的寄生振荡。在开关转换过程中，能量储存在感性和容性的寄生振荡中直到消失。在每个周期内，噪声都会出现在开关波形的边缘，尽管噪声频率非常高，但仅用一个典型的旁路电容器是不能使其衰减的。陶瓷电容器的阻抗频率特性曲线，如图3 所示。当在100 MHz 或以上时，不论电容器值的大小，阻抗都呈感性并且很相似。因此，在Buck 电路的输入电容上并联一个较小值的陶瓷电容器并不能有效地减少这种高频噪声。

2.3 铁氧体对纹波和噪声减少

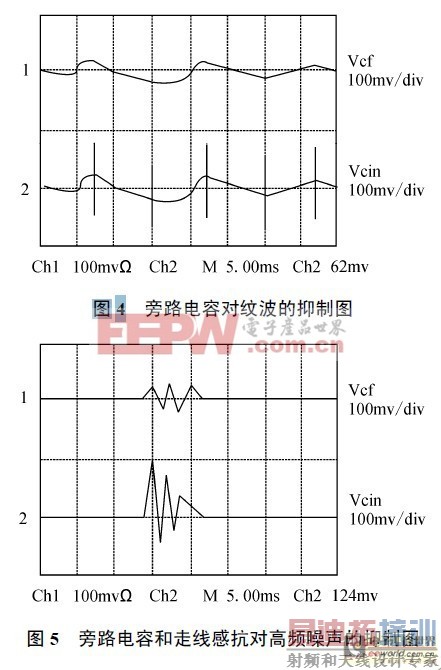

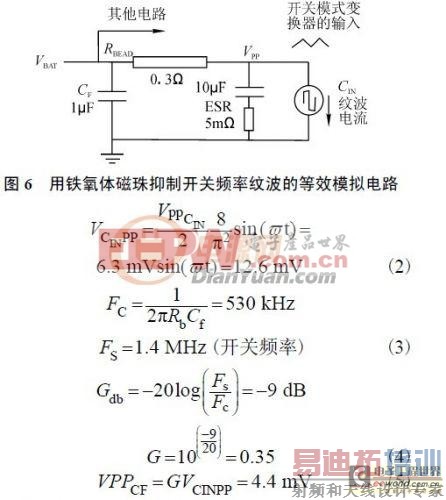

如果电路板走线的阻抗不足以作为阻性元件构成低通滤波器，可用一个小铁氧体磁珠(贴片封装)增加阻抗，改善对噪声的抑制。使用铁氧体磁珠可以把输入纹波衰减近似为锯齿波，并可把它降低为基频成分。利用铁氧体磁珠的直流阻抗(Rb)和滤波电容(Cf)可以确定转折频率和在相应开关频率下的纹波衰减。铁氧体磁珠抑制纹波的典型电路(如图6)及相应的计算方法如下：

高频噪声的衰减要求测试在输入高频噪声的共振频率下铁氧体磁珠的阻抗。通常高频噪声出现在约400 MHz [p] 时，而图7 中在400 MHz 下铁氧体磁珠的阻抗约140 Ω. 从图3 可知，滤波电容器在400 MHz 时相应的阻抗约为1 Ω 并且呈感性。

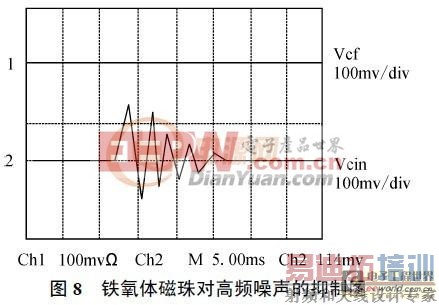

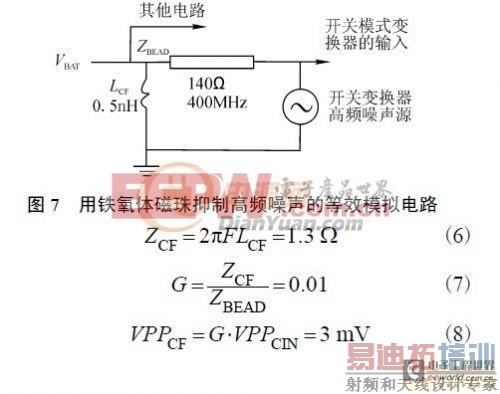

这样，利用该网络就可以大概计算出在400 MHz 时的衰减，等效模拟电路如图6 所示。

图9 为一个贴片封装的铁氧体磁珠的典型阻抗频率特性。铁氧体磁珠有一个很小的直流阻抗，使它通过直流电流对系统的效率有很小的影响。它还在变换器出现高频噪声的频带内拥有很大的阻抗。从曲线中可以看出，频率在200 MHz 以上时阻抗大于100 Ω. 在应用了铁氧体磁珠的例子中，有500mA 的额定电流和0.3 Ω 的直流阻抗，这就使附加器件的损耗可以降到最低。

3 结 论

当降压型变换器与其他电路拥有共同的输入电压时，降压型变换器的输入噪声完全可以干扰其它装置。简单滤波方式可以用来降低输入噪声，改善电路的特性。在大多数情况下，共同输入电压的电路用陶瓷电容器就可以了，而在变换器输入与其他电路输入源之间连接铁氧体磁珠可以进一步衰减输入噪声。
