急关于元件旋转的问题

录入:edatop.com    点击:
以前没用过旋转元件这功能,现在画个圆的pcb在用旋转元件的时候发现元件封装会变型,就是PAD 和元件的外框线变成折线,不知道这是哪里有问题,望高手指点!

无图无真相。

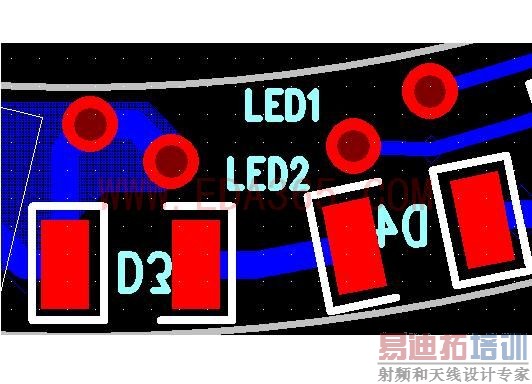

上图了,其中变型的元件是通过任意方向旋转了的

有谁知道吗? 自由方向旋转了的元件有波纹线状,出GERBER文件后那个焊盘呈栅格状

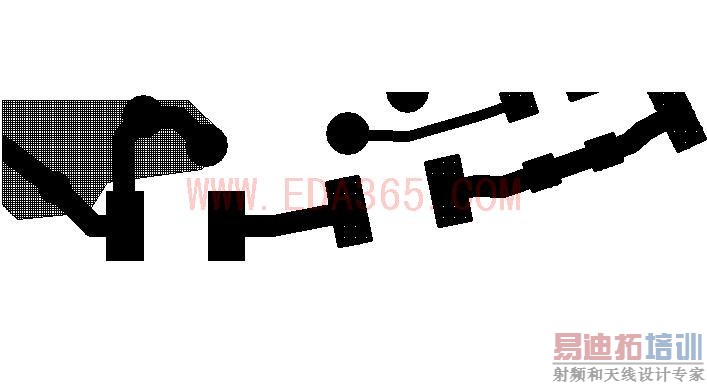

就是光绘图片中间会有一些白点,刻板机在剥铜的时候会把那些白点处的铜剥掉 上个图看看!

旋转是正常的,但白点是怎么出现的,不太清楚
