加过地孔怎么出错了
录入：edatop.com 点击：

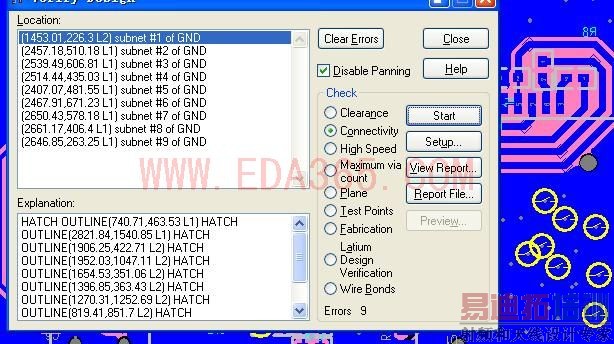

大虾们帮忙看看，加过地孔怎么出错了，请看附件
PCB文件传上来，这样谁也看不出来，
地过孔一定要注意过孔本身是否是GND网络的，还有加过孔了应重新敷铜
也碰到过.把VIA 的连接方式由FLOOD 改为桥连就不会了. 也不知是什么原因.期待高人！
问题是有,
