AntiPad设置在哪个选项里？
录入：edatop.com 点击：

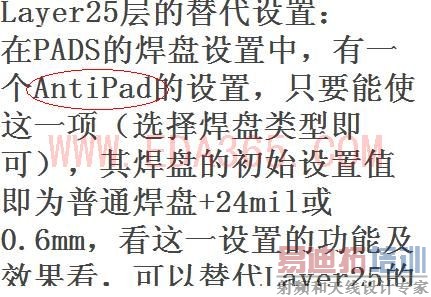

找不到这个"AntiPad"
没有这一项吧？
那这个呢......

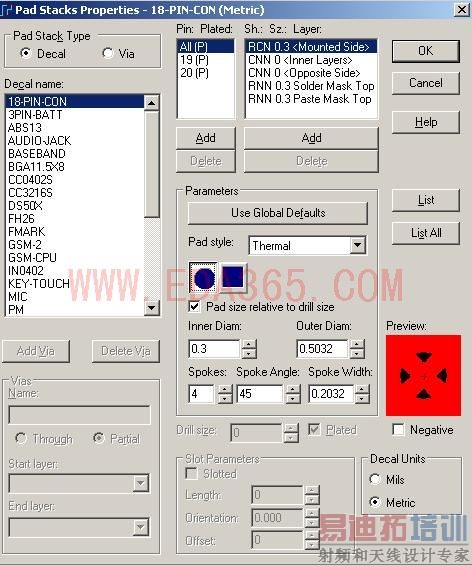

setup->pad stack->decal->pad style这里要选Thermal
在下面的对话框中就可以设计antipad隔离盘
哪呢
JImmy 我也没找到你说的这个选项上次出负片的时候就把3个电源短到一块了还和PCB厂的人理论了半天
新画了个板子 电源层和底层都是CAM层 都没分割上边有几个插装的接口 和两个插装的竞争我需要设置你说的那个吗？
如果对负片用得不熟，就不要用CAM PLANE来设计。用SPLIX或no plane比较保险。

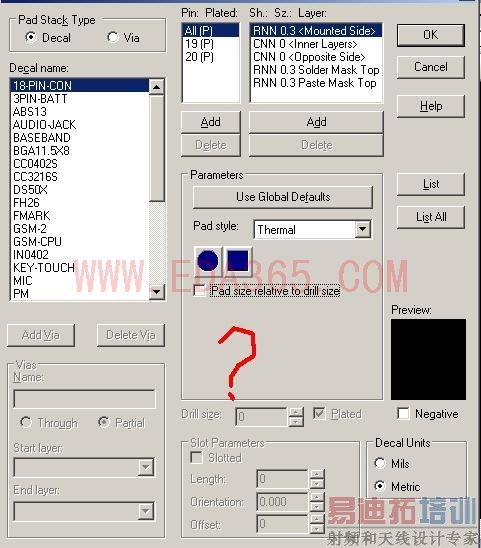

pad size relative to drill size这里要勾选。
我这边上传不了图片。
没找着
pad size relative to drill size这里要勾选。
勾选上就行了 还是底下那几个选项的值也要改变？
