PADS 里面只对via加泪滴

录入：edatop.com 点击：

而不对所有的PAD 加泪滴啊？不会要加就一起加吧。

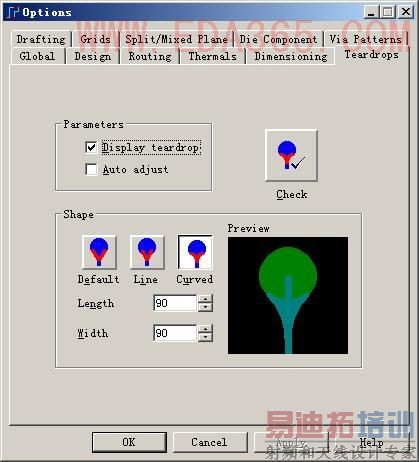

你可以先选中你要加的那个过孔的连线.然后在下面工具栏里按照的那样设置,就OK了.

妙招，頂下

你这个工具栏那里出来的呀

其實我有個建議:
就是在問一些關於具體操作的時候,應注明自己所用的PADS的版本號.如PADS2005.SP1或PADS2005.SP2.
在不同的版本其實操作不一樣,我以前在PADS2005.SP1裏就無法實現整體翻轉這個操作,找不相應的菜單,但是在PADS2005.SP2就可以找到.

我在pads2007里就找不到这个选项？

找不到菜单

选择进入pad的那段线,右键选择teardropproperties,就找到泪滴的选项了

为什么我在PADS2007里就找不到？

PADS2007，我也不知道是SP几的...

2007有啊，是一样的

谢谢很好用哦

还不知道能不能对所有插件的焊盘加泪滴！

高版本是有的
可能名字有些变化
大家最好以help为准

快捷键CTRL+T（软件版本pads2007sp4)
