问PADS ROUTER走线问题，急

我走差分时钟线，因为要1分2
我打通孔，准备在第3层连接起来
但在第3层的时候
动态走线不能将同一个net连接起来，不识别为同一个网络。
通孔不是应该在每一层都能够连接才对的嘛？

PADS高手帮帮忙！

这个是PADS的怪毛病，我也遇到过，要保证NET没有规则约束，但走差分线是一定要有约束的，因此这是软件的BUG

我都没有定义差分线对了，只是线宽和线间距还是按照差分线的标准走的，
最后还是不行
LHDDSHL 最后是怎样解决这个问题的

把所有规则取消，可以了，
烦恼的差分线！

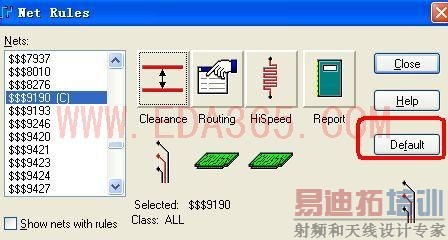

请问楼上的怎么取消设好的不同的规则。

router 中走线有时是同一NET 连不起来。看下多PIN 连接时，走线是不是按显示的鼠线走，如果不是就连不起来，所要调整鼠线。这是PADS 的一个BUG,个人走线时，经常就是断开那边，到时再到Layout 中将它连起来。

请问楼上的怎么取消设好的不同的规则。
wendy_flying 发表于 2009-7-20 10:33

谢谢楼上的，你说的那个问题一般是出现在地线上吧。

这个问题我已经问过MENTOR的技术支持了，答复是：软件目前就这样，是一个BUG，将来会改进。目前ROUTER管理规则的能力实在是很弱很弱的。而且很容易无故退出。

楼上说得不错，层数越多，规模越大，退出的概率越大，我画个6层HDMI+FPGA规模稍大点的板，大概8次/小时，当然PC配置或软件本身可能也有差异，没办法，记得多备份

确实是一个BUG

听高手们说下话过下招真是受益不少呀

学习了

恩，不错
