如何在pads中快速替换元器件封装?

录入:edatop.com    点击:
本人用Pads07,有一问题请教。如果pcb板上电阻有R-0603和R-0402的,其中R—0603只有一个,R-0402占多数,如何快速把R-0402封装替换成R0603的?请高手尽快帮忙解决。

点选右键find弹出对话框在parts type 选中你要替换r0402所有器件应用
在eco中封装替换成r0603应该就可以了



freeren

谢谢了,明白了,不知道还有没有其他方法呢?



2楼是好办法

一直在用PAD04,PAD07是不是更好用呢?请指教



毒女

毒女的方法也蛮不错,看来还蛮能帮助南瓜大叔我啊,哈哈

我都是现在原理图做好、就是一个逻辑封装里面对应N多个PCB封装。

能告诉我一个逻辑封装对应N个PCB封装的具体操作吗。因为我做的时候传到PCB都是统一的封装。

你多做几个PRATTRYPE就可了

你就是他啊。无语。

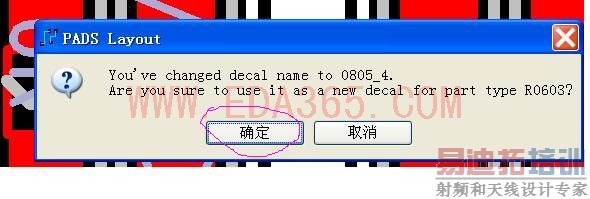

直接点元器件右键选modify ,再选decel中的 0603,也可以把

做个记号,要用到

做个记号,要用到

mark
