一个奇怪的问题.明明布好了线，为什么还有鼠线.
录入：edatop.com 点击：
pads里面的问题
谢谢

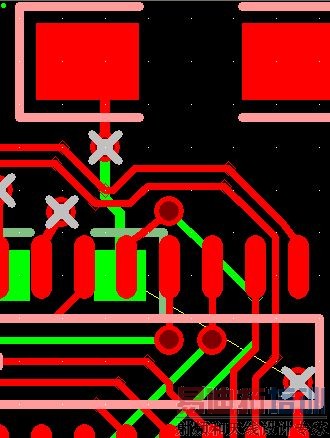

红色是顶层元件,绿色是底层元件.
注意黄色的线,没有布成功的.是地.应该连接到cam plane的地层.
但是请注意,最底层的绿色方焊盘往上走,经过一个过孔,这个时候,他已经接地了,
最下面的红色器件的右下角(顶层)也通过过孔接地了.
为什么中间还有未布成功的黄色线(鼠线).不是全布好了吗?
谢谢.
谢谢
红色是顶层元件,绿色是底层元件.
注意黄色的线,没有布成功的.是地.应该连接到cam plane的地层.
但是请注意,最底层的绿色方焊盘往上走,经过一个过孔,这个时候,他已经接地了,
最下面的红色器件的右下角(顶层)也通过过孔接地了.
为什么中间还有未布成功的黄色线(鼠线).不是全布好了吗?
谢谢.
重新铺铜皮试试
drc没问题可以不管它
我有时也这样，但是走线再走几次就没了
原来如此.谢谢各位.
有多余的TRACE 线头, 你不易发现
同意
经常碰到这样的问题，头痛！
如果你用的是PADS软件的话按O试试看看有没有什么小线头没接
PADS就这样的。
是这个样子的吗.....高人呀长见识了 哈哈
按O？我按O出来一个无模命令。这个到底具体怎么操作吖？
一般是你从别的软件转换过来会出这个问题
原来如此，我以前都没当回事。不过加工出来得板子没有什么影响。
那如上面所说的话，有小线头没有连接，那应该drc报错才对呀？为什么不会报错呢？
