PADS里LAYOUT元件与边框旋转?

录入:edatop.com    点击:
新手请教,在下不才,画图接二连三出现问题。
pads里LAYOUT:元件与边框旋转同时旋转任何角度怎么操作?高人赐教。

右键,spin

该命令只针对单个元件操作。
本人想实现整个PCB板的任意角度旋转。
怎么实现?

先 Create Union, 再spin


杜晓

哈哈。

可以说详细点不?试了几次。没效果。拜托咯。

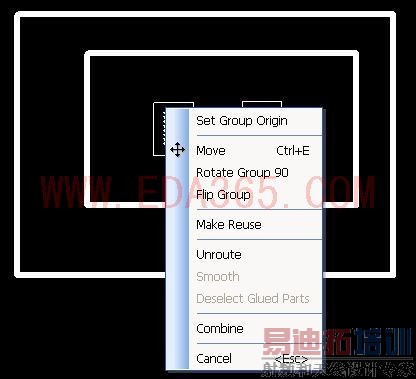

全部选中,点右键ROTATE GROUP 90
整个PCB板跟着旋转

这个方法试过。不行。

大哥,不行总有个报道吧,发上来。LOOK

全部选中,点右键ROTATE GROUP 90
整个PCB板跟着旋转
毒女 发表于 2009-8-26 15:46
[url=http://www.eda365.com/redirect.php?goto=findpost&pid=198913&ptid=24621]


11#[/url]
风风点点

楼上的帮我说的好清楚哦。呵呵。期待更多解答啊。

这么简单的的问题都不知道哦



yjdxitx [
,呵呵在下愚钝。请赐教。

select anything / rotate group 90
不过如果有保护线路和器件需要先解除保护。

我笨,我的方法是:
1.右击--》select components,选中所有components,按alt+enter,在rotation里填入你要旋转的角度。
2.右击--》select board outline ,选中所有board outline,按alt+enter,在rotation里填入与components一样的旋转角度。
ok吗?
