基于三引脚PWM控制器HV9921/22的LED灯电源及设计

录入:edatop.com    点击:
摘要:HV9921和HV9922是三引脚PWM降压变换器控制器,利用85~264VAC的交流输入或20~400VDC的直流输入工作,分别提供20mA和50mA的恒流驱动高亮度LED串。文中在介绍HV9921/22结构与特点的基础上,给出了基于HV9921与HV9922的LED灯电源电路及设计。

  关键词:HV9921/22;LED灯;驱动器;电路;设计

  1、引言

  高亮度LED的发展使LED不再局限于仅在便携式电子产品(如电话手机)中应用。像装饰照明等许多场合,LED并不适宜采用电池供电,而需求利用工频市电电源供电。传统的LED交流电源供电方案需要一个电源变压器,将220V的AC电压降压。而HV9921/22这类LED灯驱动器,无需大而笨重的电源变压器,可以在85~264VAC的通用AC线路电压下工作。

  2、HV9921/22三引脚开关型LED灯驱动器IC

  HV9921和HV9922是用于控制在连续导电模式(CCM)工作的降压(buck)变换器拓扑的PWM峰值电流控制器,其输出电流在内部分别预置在20mA(HV9921)和50mA(HV9922)。

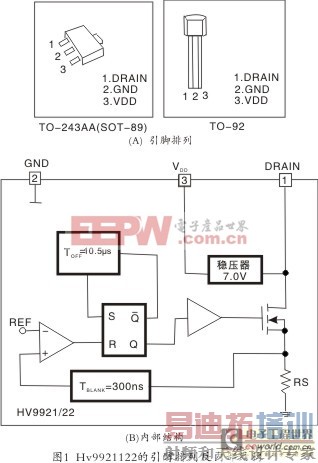

  HV9921/22采用三引脚SOT-89和TO-92封装,引脚排列及其内部结构如图1所示。当20~400V的电压输入到漏极(DRAIN)脚时,内部高压线性稳压器产生一个7V的DC电压出现在VDD脚。当VDD脚上的电压超过门限电平(5V)时,内部MOSFET导通。当输入电流超过内部预设置电平时,电流传感比较器复位RS触发器,MOSFET关断。同时,单发(one-shot)电路被激活,确定关断时间(10.5μS)。只要关断时间结束,RS触发器则置性,新的开关周期再次开始。为防止电流感测比较器虚假触发,一个300nS的“消隐”延迟被提供。

  3、恒流输出LED灯电源设计

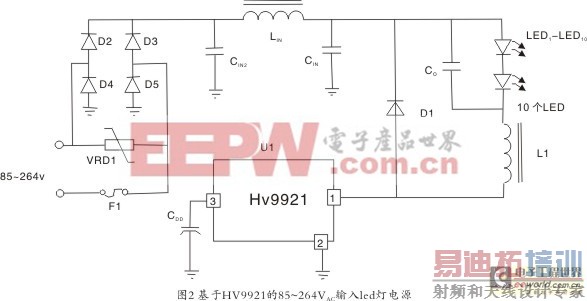

  基于HV9921(或HV9922)的LED灯通用85~264VAC线路输入LED灯电源电路如图2所示。

  若LED选用Osram公司的LW541C,其正向压降VF=4.1V。LED串由10个LED组成,输出恒流IO=20mA。主要元件选择如下

(1)计算输出电感L1电感值并选择CO

  L1值可根据下式计算:

                (1)

  式中:输出电压;VO=10×VF=10×4.1V=41V;关断时间TOFF=10.5μS;输出纹波电流(峰-峰值)按30%计,即△IO=0.3IO=0.3×20mA=6mA。将这些数据代入式(1),得:



  选择L1=68mH,电流容量I=30mA,自谐振频率FSR=170KHZ,由于,所以L1的线圈电容CL为:



  在每个开关周期中,CL充电和放电在LED串中引脚大电流尖峰,CO用作旁路这些尖峰信号。推荐Co=0.01μF/100V。

  (2)选择输出整流二极管D1

  D1选用超快速恢复二极管MUR160,其VR=600V,trr=20ns(IF=20mA,IRR=100mA),CJ=8pF。

  (3)计算HV9921脚1(DRA/N)上的总寄生电容CP

  Ic脚1上的总寄生电容为:

   (2)

  式中:CDRAIN为IC输出电容,CDRAIN=5pF;CPCB为印制电路板(PCB)寄生电容,CPCB=5pF。由于CL=13pF,D1结电容CJ=8pF,故CP为:



  (4)计算电流感测信号前沿尖峰持续时间TSPIKE

  前沿电流尖峰持续时间按式(3)计算:

   (3)

  式中:ISAT为MOSFET饱和电流,ISAT=100mA;VAC(max)为最高AC输入电压,VAC(max)=264V。又CP=31pF,D1反向恢复时间trr=20ns,因此:



  所计算的TSPIKE值小于最小消隐时间(200ns)。

  (5)计算HV9921的功率损耗

  设变换器效率η=0.7,开关损耗利用式(4)计算:



  将有关数据代入式(4),得:



  最小占空因数Dm为:



  HV9921的导通损耗PCOND为:

   (5)

  式中:RON为HV9921导通电阻,RON=210Ω;IDD内部线性稳压器工作电流,IDD=200μA;KC和Kd是最小占空比Dm确定的系数,从图3所示的曲线查得,在Dm=0.16下,KC=0.25,Kd=0.63。因此,PCOND值为:



  HV9921的总功耗为:

  PTOTAL=120mW+55mW=175mW

  (6)输入EMI滤波器元件选择

  CIN、LIN和LIN2组成EMI滤波器。其中,CIN数值按0.1~0.2μF/W来选择。驱动器输出功率为:

  PO=IOVO=20mA×41V=820mW

  因此,CIN可选用0.1μF/400V的聚酯薄膜电容。

  CIN2选用0.033μF/400V的聚酯薄膜电容,LIN=2.2mH(电流容量为64mA)。

  (7)其它元件的选择

  HV9921脚VDD上的旁路电容CDD为0.1μF/50V;二极管D2~D5选用600V、1A的IN4005;浪涌吸收器VRDI选用松下公司的ERZ-V05D431;F1为集成PCB保险丝。

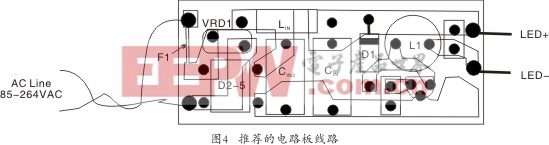

  图2所示LED灯电源的印制板线路如图4所示。

  4、基于HV9922的通用离线LED灯驱动器电路

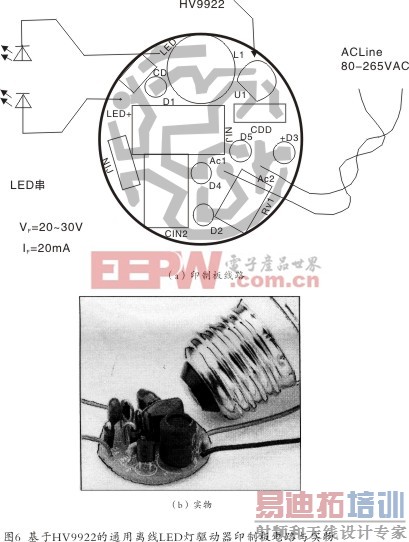

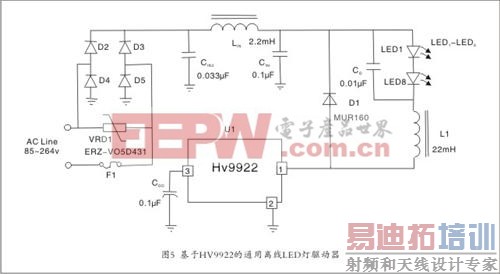

  图5所示为HV9922组成的通用离线LED灯驱动器电路,其结构与图2相同。该LED灯电源AC输入为80~265VAC,页载电流为50mA±15%,LED串电压为20~30VDC,效率约80%。该LED灯电源的印制板线路及实物如图6所示。

  5、结束语

  Supertex公司推出的三引脚开关型LED灯驱动器HV9921和HV9922,仅需用很少量的外部元件,即可组成85~264VAC通用输入LED灯电源,分别提供20mA和50mA的恒定电流,可为10个高亮度LED组成的LED串供电。HV9921/22为设计紧凑低或本通用离线LED灯驱动器提供了解决方案。
