电源电路应用实例 电源保护电路
录入：edatop.com 点击：

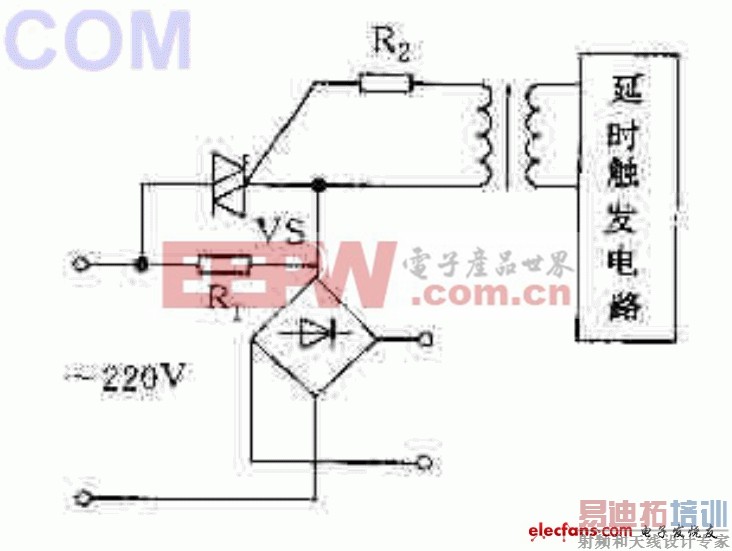

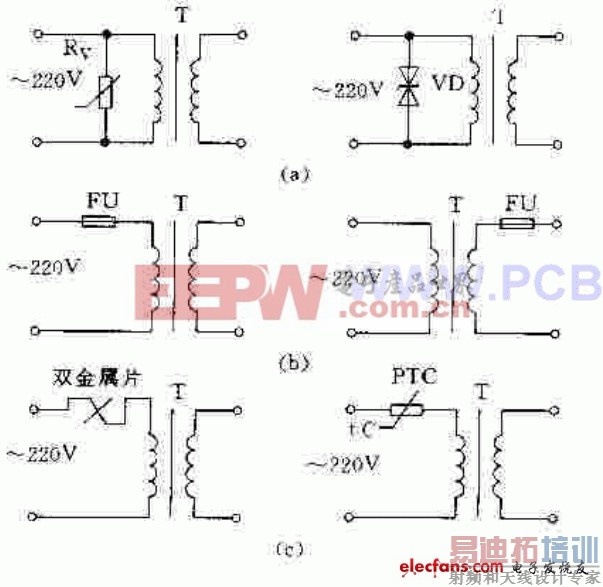

整流电路处于直流稳压电源的前端，对其的保护尤其重要，图8-1示出几种保护措施。图8-1(a)是输入端增设吸收浪端脉冲，防累积，过电压等保护的压敏电阻Rv也可采用双向瞬变电压抑制二极管VD等;图8-1(B)采用了熔断丝FU的过流保护，接入变压器的初次级均可;图8-2(C)采用了温敏器件的过流保护，即双金属接点保护器和PTC负温度系数热敏阻。图8-2为微机电源中常用的一种保护方式，即开机延时。一定时间后VS被触发导通，从而防止开机的大电流冲击。

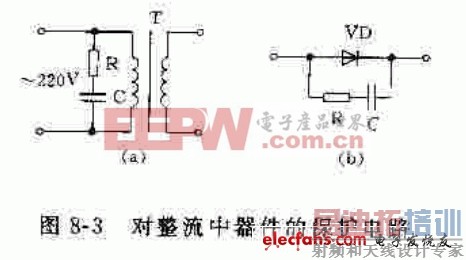

对整流中器件的保护电路如8-3所示;一般在变压器初级，整流二级管或者负载两端并联RC阻容吸收电路，C取0.01～0.47μF,R取10～100Ω，R的功耗功率在1～1W。
[p]

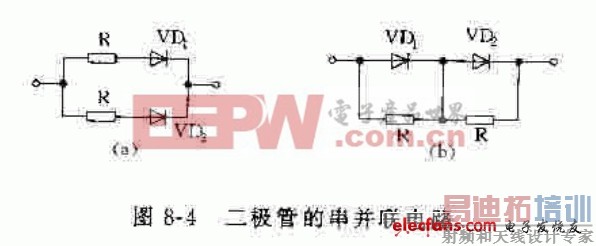

图8-4是二级管的串并联电路。这是为了适应整流电路中高电压和大电流工作需要而增设的电路，但因每个二极管的电流电压性能不完全相同，故必须为每个二极管配接均压和均流电阻R，以保护二极管。
