混合动力电池组冷却分析与优化过程

录入：edatop.com 点击：

一、前言

混合动力汽车是指在一辆汽车中同时采用两种动力装置及储能装置(通常为内燃机、电动机和电池)，通过先进的控制系统使动力装置和储能装置有机协调工作，实现动力系统最佳的能量分配，达到整车低能耗、低排放和高性能。混合动力汽车有以下优点：发动机在最佳经济区运行，从而降低发动机排放和油耗;在城市区域内行驶，可用纯电动驱动，实现零排放;可配备较小排量的发动机;能实现再生制动，进一步降低汽车的油耗和排放。

油电混合动力汽车的电池组部分散热问题危及到电池的工作环境和使用寿命，直接关系到用户的使用感受和满意程度，因此在电池箱开发过程中，电池方案除了考虑空间布置以外，更需要着重考虑电池散热的需要。

本文利用STAR-CCM+软件对长安汽车某款在研重度混合动力汽车的电池箱体进行建模计算，通过流场和温度场的计算，找出散热通风管道的不合理性，并优化管道外形。在优化管道外形之后，再建立完整电池固体区域，用以计算电池表面最高温度，并进行后续优化方案分析。

二、分析及优化过程

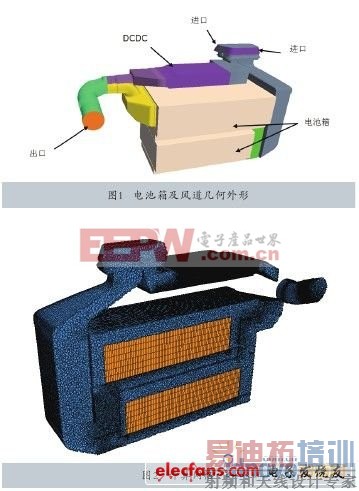

电池冷却系统由进风管道、电池箱体、出风管道、DCDC和电池区域组成，如图1所示。该系统通过风扇引风，使空气从进口处流经电池区域，流入电池箱体内部，从而实现对电池的冷却。

闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁炬儳缍婇弻鐔兼⒒鐎靛壊妲紒鎯у⒔閹虫捇鈥旈崘顏佸亾閿濆簼绨奸柟鐧哥秮閺岋綁顢橀悙鎼闂侀潧妫欑敮鎺楋綖濠靛鏅查柛娑卞墮椤ユ艾鈹戞幊閸婃鎱ㄩ悜钘夌；婵炴垟鎳為崶顒佸仺缂佸鐏濋悗顓熶繆閵堝繒鍒伴柛鐕佸亞缁鈽夊Ο蹇撶秺閺佹劙宕ㄩ璺攨缂傚倷绀侀鍕嚄閸撲焦顫曢柟鎹愵嚙绾惧吋鎱ㄥ鍡楀幋闁稿鎹囬幃婊堟嚍閵夈儮鍋撻崸妤佺叆闁哄洦姘ㄩ崝宥夋煙閸愯尙鐒告慨濠勭帛閹峰懘宕ㄦ繝鍌涙畼闂備浇宕甸崰鍡涘磿閹惰棄绠查柕蹇曞濞笺劑鏌嶈閸撴瑩顢氶敐鍡欑瘈婵﹩鍘兼禍婊呯磼閻愵剙顎滃瀛樻倐瀵煡顢楅崟顑芥嫼闂佸湱枪濞撮绮婚幘瀵哥閻犲泧鍛煂闁轰礁鐗婃穱濠囧Χ閸涱喖娅ら梺绋款儌閸撴繄鎹㈠┑鍥╃瘈闁稿本绋戝▍锝咁渻閵堝繒鍒伴柕鍫熸倐楠炲啯绂掔€ｅ灚鏅┑鐐村灦钃遍悹鍥╁仱濮婅櫣鎷犻垾铏亶闂佽崵鍣︽俊鍥箲閵忕姭鏀介悗锝庝簽閸婄偤姊洪棃娴ゆ盯宕橀妸銉喘婵犵數濮烽弫鍛婃叏閻戣棄鏋侀柟闂寸绾捐銇勯弽顐粶闁绘帒鐏氶妵鍕箳閹存繍浠肩紒鐐劤椤兘寮婚悢鐓庣鐟滃繒鏁☉銏＄厽闁规儳顕ú鎾煙椤旂瓔娈滈柡浣瑰姈閹棃鍨鹃懠顒佹櫦婵犵數濮幏鍐礃椤忓啰椹抽梻渚€鈧稓鈹掗柛鏂跨Ф閹广垹鈹戠€ｎ亜绐涘銈嗘礀閹冲秹宕Δ鍛拻濞达絽鎲＄拹锟犳煙閾忣偅灏甸柍褜鍓氬銊︽櫠濡や胶鈹嶅┑鐘叉搐缁犵懓霉閿濆牆鈧粙濡搁埡鍌滃弳闂佸搫鍟犻崑鎾绘煕鎼达紕锛嶇紒杈╁仱楠炴帒螖娴ｅ弶瀚介梻浣呵归張顒勬偡閵娾晛绀傜€光偓閸曨剛鍘甸梺鎯ф禋閸嬪懎鐣峰畝鈧埀顒冾潐濞叉粓寮拠宸殨濞寸姴顑愰弫鍥煟閹邦収鍟忛柛鐐垫暬濮婄粯鎷呴懞銉с€婇梺闈╃秶缁犳捇鐛箛娑欐櫢闁跨噦鎷�...

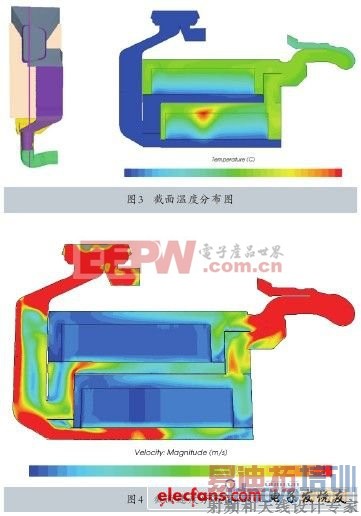

利用STAR-CCM+对该系统进行包面处理，并生成多面体网格，图2中的蓝色部分即为使用STAR-CCM+生成的气体区域网格，黄色部分为全六面体网格，表示电池区域，三个区域通过电池区域上下表面总共4个分界面(Interface)相连。由于首先考虑风道合理性，因此电池区域未详细表达，只通过多孔介质体热源的方式来描述。经过计算，发现下部电池区域中出现局部高温区，如图3所示，说明气流均匀性在该处较差，通过如图4所示的该截面速度分布图可以看出，出现局部高温区的位置气流其流速明显低于周围。
