频率控制型开关电源电路设计

录入:edatop.com    点击:

开关是最常见的电子元件,功能就是电路的接通和断开。接通则电流可以通过,反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。

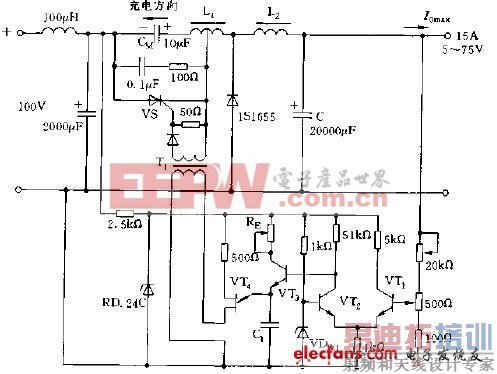

电源电路,开关元件采用晶闸管VS。电路中,L1的磁芯的磁滞回线为矩形,电容C和晶闸管VS构成摩根(Morgan)电路。稳压管VD通过基准电压,VT1和VT2构成误差放大器,VT3构成恒流源电路,由接在发射极的电阻R调整其电流,C1作为VT3的负载,以恒定电路对其充电。VT4为单结晶体管,当发射极电压即C1两端的充电压达到其峰值电压时,VT4导通,形成的触发脉冲通过脉冲变压器加到VS的门极,使其导通,产生励磁电流使L1磁芯的磁通逐渐增大,与此同时电容C以图示极性充电。

若磁芯饱和,电容C的电压对VS通过反向偏置,使其关断。电容C通过L1和负载放电。对于摩根电路,晶闸管的导通时间由磁特性和负载决定,触发电平一定时,即频率随误差放大器的输出而改变,这样,使输出电压保持稳定。
