保护运放电源电压极性反接措施及其电路设计

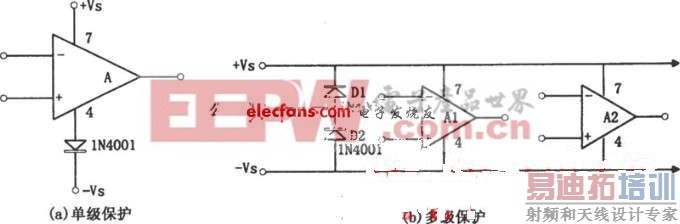

运放电源电压极性反接的保护电路见图(a)、(b)。图(a)为单级放大器的保护电路，图(b)为多级放大电路的保护电路。如果集成运放不加电源极性保护，电源电压极性一旦接反，就会有破坏性电流流过芯片(一般芯片内部在正常工作时处于反偏的二极管将会有大电流流过)。保护电路的原理很简单．对于图(a)，它是利用二极管的单向导电性，使反向接入的电源电压不能加到集成运放上。对于图(b)，它为集中保护电路，当电源电压反接时，二极管D1和D2导通，因而将产生很大的电流，若电源的干线上串入适当的熔断器，在反接的瞬时，熔断器被熔断，从而保护了集成运放，同时两个二极管的管压降很低(最大值约0.7V)，所以电源瞬间反接不会造成器件损坏。由于在电源反接时，流过二极管的电流较大，所以一般选用电流容量较大的功率二极管(如1N4001等)。

保护运放电源电压极性反接措施及其电路图：既有单极的也有多级的放大电路保护图，保护因电源电压极性反接导致的流过二极管的电流较大而烧坏二极管。
