LED照明驱动电源电子负载测试分析

近几年LED作为新型节能光源，可以说是高歌猛进，在全球和中国都赢得得了很高的投资热情和极大关注，并由户外向室内照明应用市场渗透。相比于传统的照明产品，LED灯具有节能、环保、寿命长、体积小等特点，LED日光灯管也因为其寿命、节电等特点在市场上得到了广泛的应用。

在LED大放异彩的同时，LED驱动电源则是LED产业链的发展的保障，LED驱动电源的品质直接影响了LED产品的可靠性。因此，在LED产业链逐步完善的今日，LED驱动电源的成熟也至关重要。然而颇具讽刺意味的是，我们常常听闻由于LED驱动电源本身的寿命直接拖累LED照明灯具变得并不“长寿”，极大地增加了维护/使用成本;或者驱动电源的效率不高导致LED照明灯具的能效转换比并不是想象中那么高，或者由于输出电流纹波没有得到很好的控制影响了发光品质，使得LED照明的绿色节能优势大打折扣，甚至影响了市场普及。

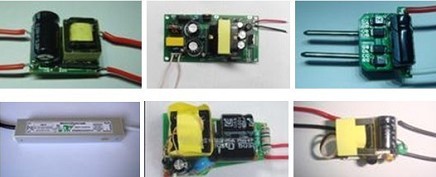

图1：市场上各种各样的LED照明驱动电源

因此， LED照明产业链的完善和成熟，驱动电源就成为了其中重要的一环，其可靠性和能效是有效保证LED照明品质的关键。但现状是LED驱动电源的设计和品质局限却日益成为LED照明产业发展的“后腿”，因此，对驱动电源的测试就显得了尤其重要。

针对这一现状，深圳市费思泰克科技有限公司别具一格，深入了解现场的实际需求，制造出专门针对LED照明驱动电源的测试设备，旨在帮助更多的中国LED照明厂商、驱动电源供应商和相关质检/认证机构获得更精确、更周到及更方便的测试解决方案，以有效保证LED驱动电源的品质，从而促进中国LED照明产业的健康繁荣发展。

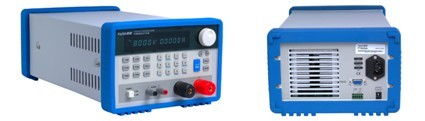

图2：费思科技专门针对LED照明驱动电源提供测试解决方案

------费思单通道可编程直流电子负载FT6301A及FT6303A

　　那么，真正高品质的LED驱动电源应该具备什么样的特点或者说应该满足那些要求呢 费思公司总结出以下主要的几个方面：

　　1、高可靠性和寿命：驱动电源的寿命要与LED的寿命相适配，特别对像LED路灯的驱动电源，因为装在高空，维修不方便，维修的花费也大。同时也只有达到了这点，也才能充分地体现了当初研发和制造LED照明的初衷;

　　2、高效率：对于驱动电源安装在LED灯具内的结构，这一点就尤为重要。因为LED的发光效率随着LED温度的升高而下降，所以LED的散热就显得非常重要。只有驱动电源的效率越高，它的耗损功率才会越小，其在灯具内发热量就小，也就降低了灯具的温升，这对延缓LED的光衰是非常有利;

　　3、恒流驱动：现在通行的有两种：一种是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。这种方式组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。另一种是直接恒流供电，LED串联或并联运行。它的优点是成本低一点，但灵活性差，还要解决某个LED故障不影响其他LED运行的问题;

　　4、浪涌保护：LED抗浪涌的能力是比较差的，特别是抗反向电压能力。有些LED灯装在户外，由于电网负载的启甩和雷击的感应，从电网系统会侵入各种浪涌，有些浪涌会导致LED的损坏。因此LED驱动电源要有抑制浪涌的侵入，保护LED不被损坏的能力;

　　5、保护功能： 驱动电源除了常规的保护功能外，最好在恒流输出中增加LED温度负反馈，防止LED温度过高;

　    6、防护方面：对灯具外安装型结构，驱动电源结构要防水、防潮及防雷，外壳要耐晒。

　　要达到高品质的驱动电源设计标准，就需要对驱动电源进行全面的测试测量分析，费思科技针对LED照明驱动电源测试特性，在这里主要介绍FT6301A和FT6303A的定态测试功能：

　　1、恒电流测试(CC)

　　恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流，工作曲线如下图所示。

　　恒电流模式有高、低两个量程，可通过面板或SCPI命令“SYSTem:MEASure:CURRent”进行切换。低量程可实现高的输入控制精度与分辨率;高量程可实现大的输入范围。

　　2、恒电压测试(CV)

　　恒电压模式下，负载将消耗足够电流使输入电压维持在设定值，工作曲线如上图所示。

　　恒电压模式有高、低两个量程，可通过面板或SCPI命令“SYSTem:MEASure:VOLTage”进行切换。低量程可实现高的输入控制精度与分辨率;高量程可实现大的输入范围。

　　3、恒电阻测试(CR)

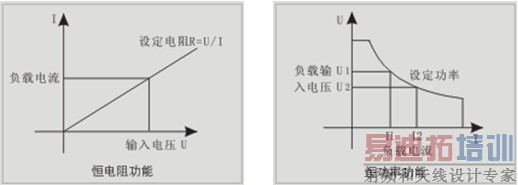

　　恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而线性调整，工作曲线如下图所示。

　　4、恒功率测试(CP)

　　恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变，工作曲线如上图所示。
