基于UC3844的反激开关电源设计

引言

　　随着现代科技的飞速发展，开关电源正朝着小、轻、薄的方向发展。反激变换器因具有电路拓扑简单、输入电压范围宽、输入输出电气隔离、体积重量小、成本低、性能良好、工作稳定可靠等优点，被广泛应用于实际变换器设计中。以前大多数开关电源采用离线式结构，一般从辅助供电绕组回路中通过电阻分压取样，该反馈方式电路简单，但由于反馈不是直接从输出电压取样，没有与输入隔离，抗干扰能力也差，下面的设计采用可调式精密并联稳压器TL431配合光耦构成反馈回路，达到了更好的稳压效果。

　　1 UC3844芯片的介绍

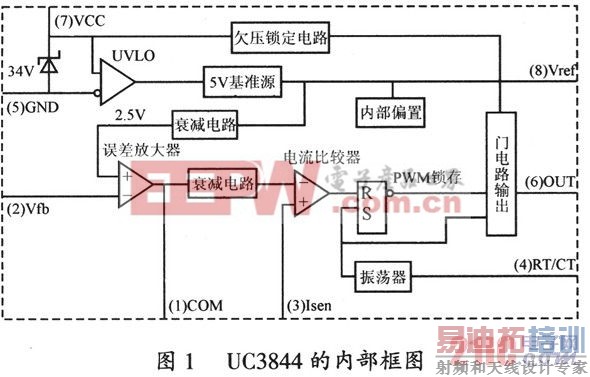

　　UC3844是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片，由该集成电路构成的开关稳压电源与一般的电压控制型脉宽调制开关稳压电源相比具有外围电路简单、电压调整率好、频响特性好、稳定幅度大、具有过流限制、过压保护和欠压锁定等优点。其内部电路结构如图1所示。

　　该芯片的主要功能有：内部采用精度为±2.0％的基准电压为5.00V，具有很高的温度稳定性和较低的噪声等级；振荡器的最高振荡频率可达500kHz。内部振荡器的频率同脚8与脚4间电阻Rt、脚4的接地电容Ct的关系如式（1）所列，即

　　其内部带锁定的PWM（Pulse Width Modulation），可以实现逐个脉冲的电流限制；具有图腾柱输出，能提供达1A的电流直接驱动MOSFET功率管。

　　2 电源的设计及稳压工作原理

　　单端反激变换器，所谓单端，指高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端；反激式变换器工作原理，当加到原边主功率开关管的激励脉冲为高电平使MOSFET、开关管导通时，整流后的直流电压加在原边绕组两端，此时因副边绕组相位是上负下正，使整流二极管反向偏置而截止，磁能就储存在高频变压器的原边电感线圈中。

[p]

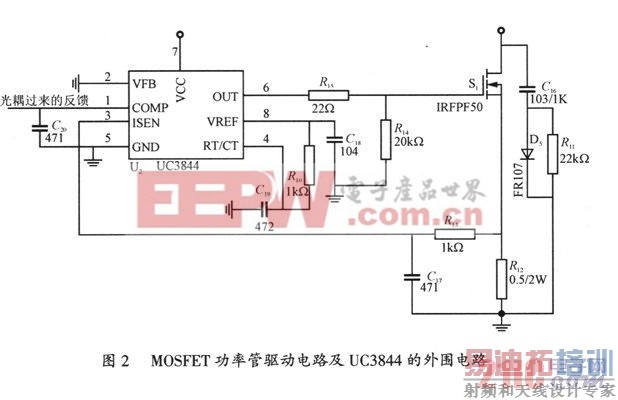

　　图2中MOSFET功率开关管的源极所接的R12是电流取样电阻，变压器原边电感电流流经该电阻产生的电压经滤波后送入UC3844的脚3，构成电流控制闭环。当脚3电压超过1V时，PWM锁存器将封锁脉冲，对电路启动过流保护功能；UC3844的脚8与脚4间电阻R16及脚4的接地电容C19决定了芯片内部的振荡频率，由于UC3844内部有个分频器，所以驱动MOSFET功率开关管的方波频率为芯片内部振荡频率的一半；图3中变压器原边并联的RCD缓冲电路是用于限制高频变压器漏感造成的尖峰电压。变压器副边整流二极管并联的RC回路是为了减小二极管反向恢复期间引起的尖峰。MOSFET功率管旁边的RCD缓冲电路是为了防止MOSFET功率管在关断过程中承受大反压。缓冲电路的二极管一般选择快速恢复二极管，而变压器二次侧的整流二极管一般选择反向恢复电压较高的超快恢复二极管。

　　电路的反馈稳压原理：（输出电压反馈电路如图4所示），当输出电压升高时，经两电阻尺R6、R7分压后接到TL431的参考输入端（误差放大器的反向输入端）的电压升高，与TL431内部的基准参考电压2.5 V作比较，使得TL431阴阳极间电压Vka降低，进而光耦二极管的电流If变大，于是光耦集射极动态电阻变小，集射极间电压变低，也即UC3844的脚1的电平变低，经过内部电流检测比较器与电流采样电压进行比较后输出变高，PWM锁存器复位，或非门输出变低，于是关断开关管，使得脉冲变窄，缩短MOSFET功率管的导通时间，于是传输到次级线圈和自馈线圈的能量减小，使输出电压Vo降低。反之亦然，总的效果是令输出电压保持恒定，不受电网电压或负载变化的影响，达到了实现输出闭环控制的目的。

　　3 电源的若干参数设计

　　3.1 变压器原边电感设计

　　3.1.1 MOSFET开关管工作的最大占空比Dmax

　　式中：Vor为副边折射到原边的反射电压，当输入

　　为AC 220V时反射电压为135V；

　　VminDC为整流后的最低直流电压；

　　VDS为MOSFET功率管导通时D与S极间电压，一般取10V。

　　3.1.2 变压器原边绕组电流峰值IPK

　　变压器原边绕组电流峰值IPK为：

　　式中：η为变压器的转换效率；

　　Po为输出额定功率，单位为W。

　　3.1.3 变压器原边电感量LP

　　式中：Ts为开关管的周期（s）；

　　LP单位为H。[p]

　　3.1.4 变压器的气隙lg

　　式中：Ae为磁芯的有效截面积（cm2）；

　　△B为磁芯工作磁感应强度变化值（T）；

　　Lp单位取H，IPK单位取A，lg单位为mm。

　　3.2 变压器磁芯

　　反激式变换器功率通常较小，一般选用铁氧体磁芯作为变压器磁芯，其功率容量AP为

　　式中：AQ为磁芯窗口面积，单位为cm2；

　　Ae为磁芯的有效截面积，单位为cm2；

　　Po是变压器的标称输出功率，单位为W；

　　fs为开关管的开关频率；

　　Bm为磁芯最大磁感应强度，单位为T；

　　δ为线圈导线的电流密度，通常取200～300A／cm2，

　　η是变压器的转换效率；

　　Km为窗口填充系数，一般为0.2~0.4；

　　KC为磁芯的填充系数，对于铁氧体为1.0。

　　根据求得的AP值选择余量稍大的磁芯，一般尽量选择窗口长宽之比较大的磁芯，这样磁芯的窗口有效使用系数较高，同时可以减少漏感。

　　4 实验结果及波形

　　实验具体参数要求如下：输入单相AC 220V（180～240V），输出电压为24V，输出额定功率为72W，开关频率为20kHz。

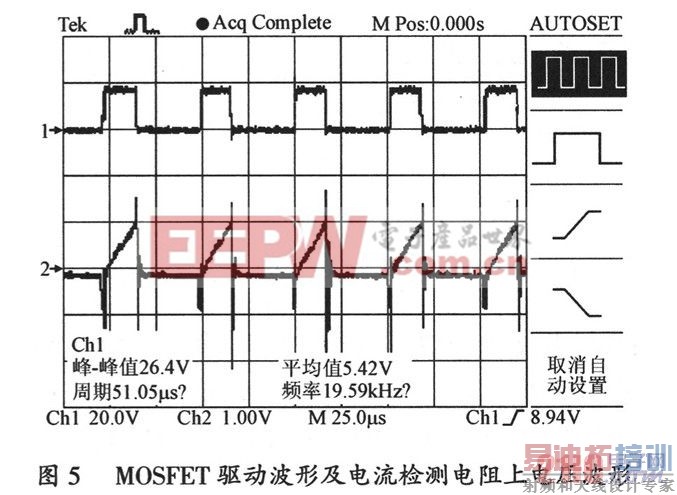

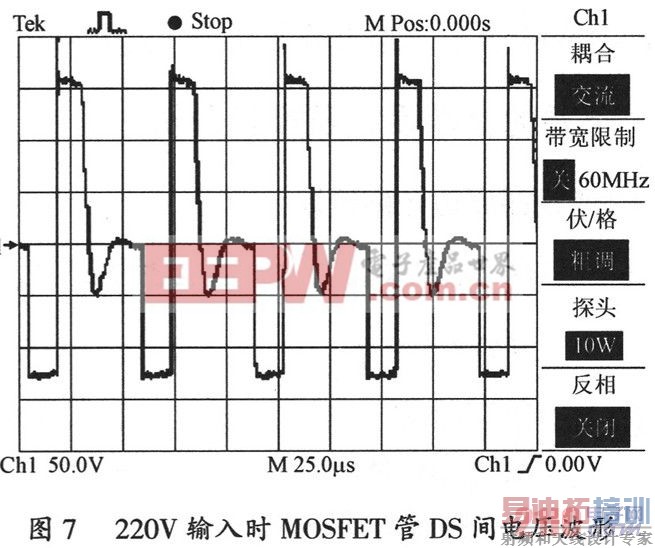

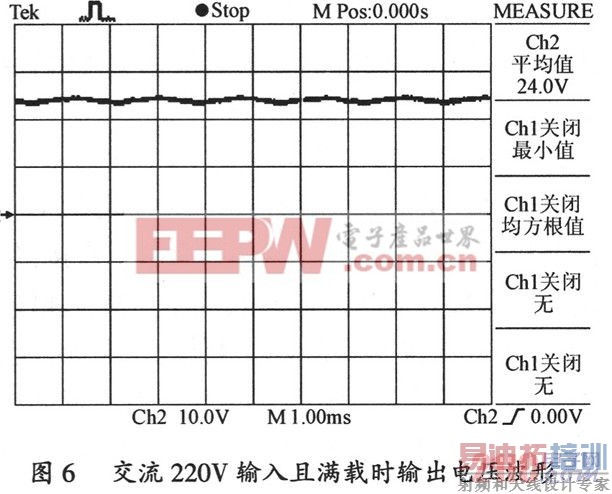

　　实验结果如表1所列。图5为AC 220V输入且满载时MOSFET功率管驱动波形及电流检测电阻端电压波形，图6为220V输入时满载输出电压波形，图7为AC 220V输入时MOSFET功率管的DS极间电压波形。

[p]

　　从表1及波形可以看出输出电压平均值为24V，电压调整率小于0.1％，负载调整率最大为0.4％。可见，UC3844的脚6产生的方波直接驱动MOSFET功率管，实现了PWM控制。此设计电源的稳定性能较高，但从波形看出电流检测电阻端电压波形有尖峰，说明MOSFET功率管开关瞬间对变压器还有一定的冲击。

　　5 结语

　　电流控制型PWM芯片UC3844是一种高性能的固定频率电流型控制器，可以产生PWM脉冲直接驱动MOSFET功率管，并具有外围电路简单、安装与调试方便、性能优良等优点。本文提出了使用UC3844、TL431及光耦等构成的单端反激开关电源，直接从输出电压进行反馈，且电压反馈直接接UC3844内部误差放大器的输出端。该设计输出与输入隔离，反馈回路动态响应快，稳压控制精度高，比较适合用于小功率变换器的设计中。
