市电过电压与欠电压自动保护器

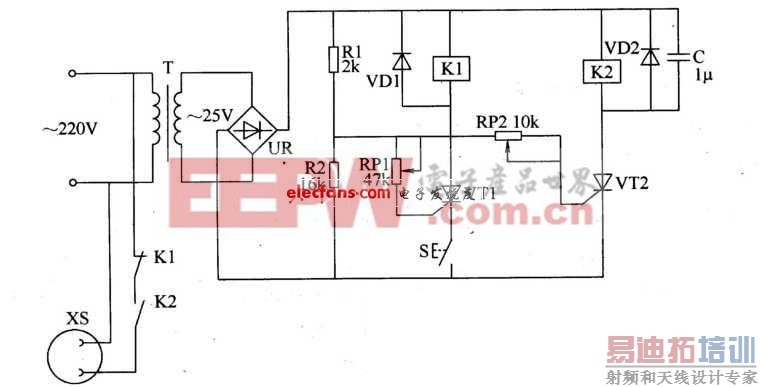

该市电过、欠电压保护器电路由电压检测电路和控制电路组成，如图所示:

电压检测电路由电源变压器T、整流桥堆UR和电阻器Rl、R2、电位器RPl、RP2组成。
　　控制电路由晶呵管VTl、VL2、二极管VDl、VD2、继电器KI、K2、电容器C和复位控制按钮S组成。
　　市电电压经T降压、UR整流及Rl、R2分压后，通过RPl和RP2分别为VTl和VT2提供门极触发电压。
　　在市电电压高于170V、低于240V时，VTl截止，Vn导通，Kl处于释放状态，K2处于吸合状态，市电经Kl的常闭触头和K2的常开触头加在电源输出插座XS上，供给负载。
　　当市电电压低于170V时，VT2截止，使K2释放，其常开触头断开，切断负载的供电电源。
　　当市电电压高于240V时，VTl受触发而导通，使Kl吸合，其常闭触头断开，将负载的供电电路切断。
　　

元器件选择:
　　Rl和R2选用'1/2W或1/4W金属膜电阻器。 -
　　RPI和RP2，选用精密可变电阻器。
　　C选用耐压值为15OV的铝电解电容器。
　　VDl和VD2选用1N4001或1N4007型硅整流二极管。
　　UR选用lA、5OV的整流桥堆。
　　VTl和VT2选用MCRlO0-6型晶刊管。
　　Kl和K2选用JRX-l3F型直流继电器。
　　T选用3-5W、二次电压为25V的电源变压器。
　　电路调试
　　调试时，借助调压器调整输入交流电压，然后调节RPl、R甩的阻值。
　　先调节RP2的阻值，使K2在输人交流电压高于170V时吸合，低于170V时释放;再调节RPl的阻值，使Kl在输人交流电压低于240V时释放，高于240V吸合。
　　以上过程应反复调节，确认该电路能在设定的动作值下正常动作，方可接人负载。
