D/A转换器中DAC0832电路

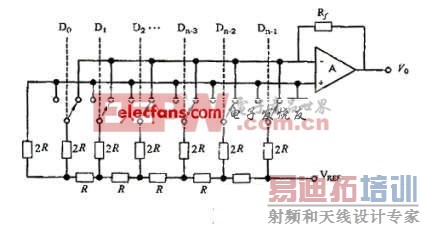

DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。如图1所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。运算放大器输出的模拟量V0为：

　　
　　由上式可见，输出的模拟量 与输入的数字量（） 成正比，这就实现了从数字量到模拟量的转换。

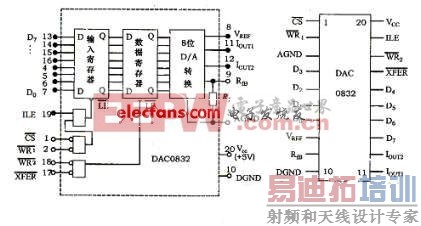

一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。图2是DAC0832的逻辑框图和引脚排列。

图2

D0~D7：数字信号输入端。

ILE：输入寄存器允许，高电平有效。

CS：片选信号，低电平有效。

WR1：写信号1，低电平有效。

XFER：传送控制信号，低电平有效。

WR2：写信号2，低电平有效。

IOUT1、IOUT2：DAC电流输出端。

Rfb：是集成在片内的外接运放的反馈电阻。[p]

Vref：基准电压（-10~10V）。

Vcc：是源电压（+5~+15V）。

AGND：模拟地 NGND：数字地，可与AGND接在一起使用。

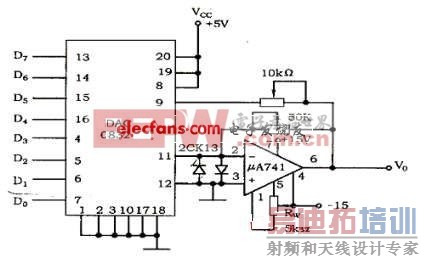

DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。实验线路如图3所示。

图3

IN0~IN7：8路模拟信号输入端。

A1、A2、A0 ：地址输入端。ALE地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。

START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D转换过程。

EOC：转换结束输出信号（转换接受标志），高电平有效。

OE：输入允许信号，高电平有效。

CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。

Vcc：+5V单电源供电。

Vref(+),Vref(-)：基准电压的正极、负极。一般Vref(+)接+5V电源，Vref(-)接地。

D7~D0：数字信号输出端。 由A2、A1、A0三地址输入端选通8路模拟信号中的任何一路进行A/D转换。
