基于μA709的基本反相放大电路设计

录入：edatop.com 点击：

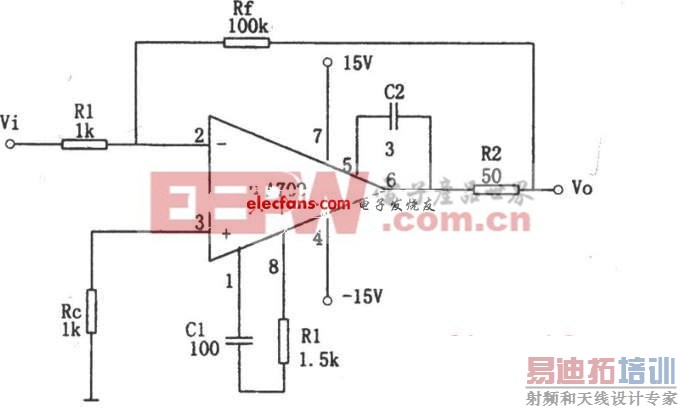

如图所示为μA709构成的基本反相放大电路。在反相输入端串联电阻Ri，它就是运算放大电路的输入电阻。Ri增大可减轻信号源的负荷。

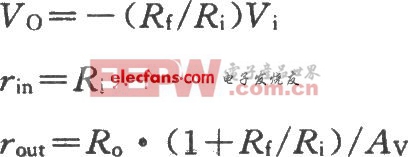

　基本关系：

式中：Ro——运算放大器(芯片)的输出电阻；

Av——运算放大器开环放大倍数。

为了减小失调电压，应正确选择同相输入端的外接电阻Rc的值。通常应有 Rc=Rf//Ri，上式称为输入端平衡条件。

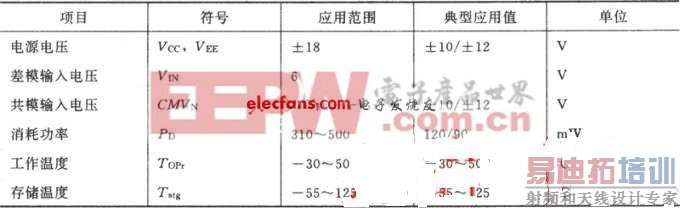

μA709的主要性能:
