小功率功放电路

录入:edatop.com    点击:

小功率功放电路图如下图所示。本音频信号放大器主要用于频带为300Hz~3400Hz范围内,它可广泛用于通讯机中的公务联络,也可用于小型音响、收录机、收音机放大,以及其它音频故障接收信号。
工作原理

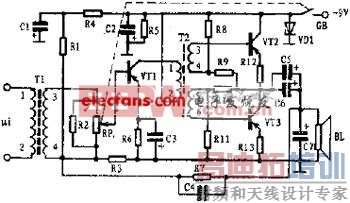

电路原理如图所示。本放大器由三极管VT1、VT2、VT3、变压器T1、T2及相关元件组成。微弱的信号ui由输入变压器T1,感应的信号送到前置放大器VT1的基极进行放大,其集电极将放大信号送到变压器T2,T2的作用能使单端变成双端,则T2的次级绕制的两组分别送至由三极管VT2和VT3组成的单端推换式放大电路,工作于甲乙类状态。经耦合电容C5、C6送到扬声器BL,BL发出放大后的音频信号。

小功率功放电路图

技术指标:
电源电压 - 6 - 12 VDC
输出功放 - 1 W, 8 Ohm
采用6V供电时其静态功耗只有24mW

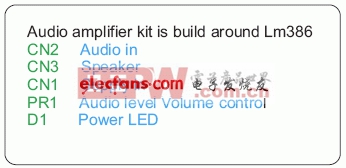

输入-输出配置

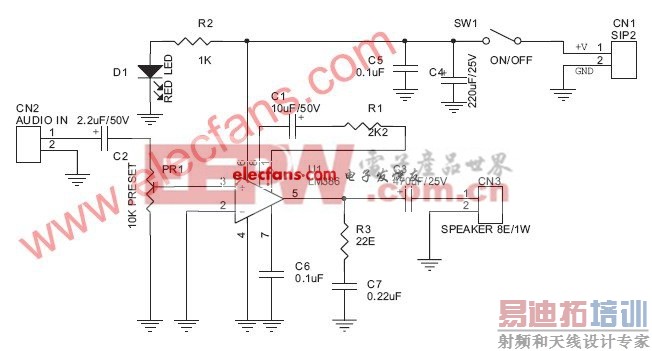

LM386功放电路图:

LM386小功率功放电路报目单:

LM386功放电路PCB图:

TDA2822双声道小功率功放电路图

TDA2822是小功率集成功放,其特点是:工作电压低,低于1.8V时仍能正常工作,集成度高,外围元件少,音质好。TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。

如图1所示为TDA2822用于立体声功放的典型应用电路。图中,R1,R2是输入偏置电阻,C1,C2是负反馈 端的接地电容气,C6,C7是输出耦合电容,R3,C4和R4,C5是高次谐波抑制电路,用于防止电路振荡。如 图2所示为TDA2822用于立体声耳机的应用电路。

TDA2822用于立体声功放的应用电路

图1 TDA2822用于立体声功放的应用电路 [p]

TDA2822用于立体声耳机的应用电路TA7368P小功率功放电路图

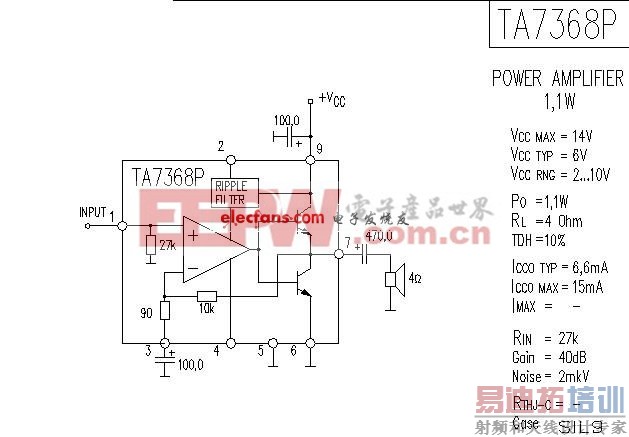

TA7368P小功率功放电路图
